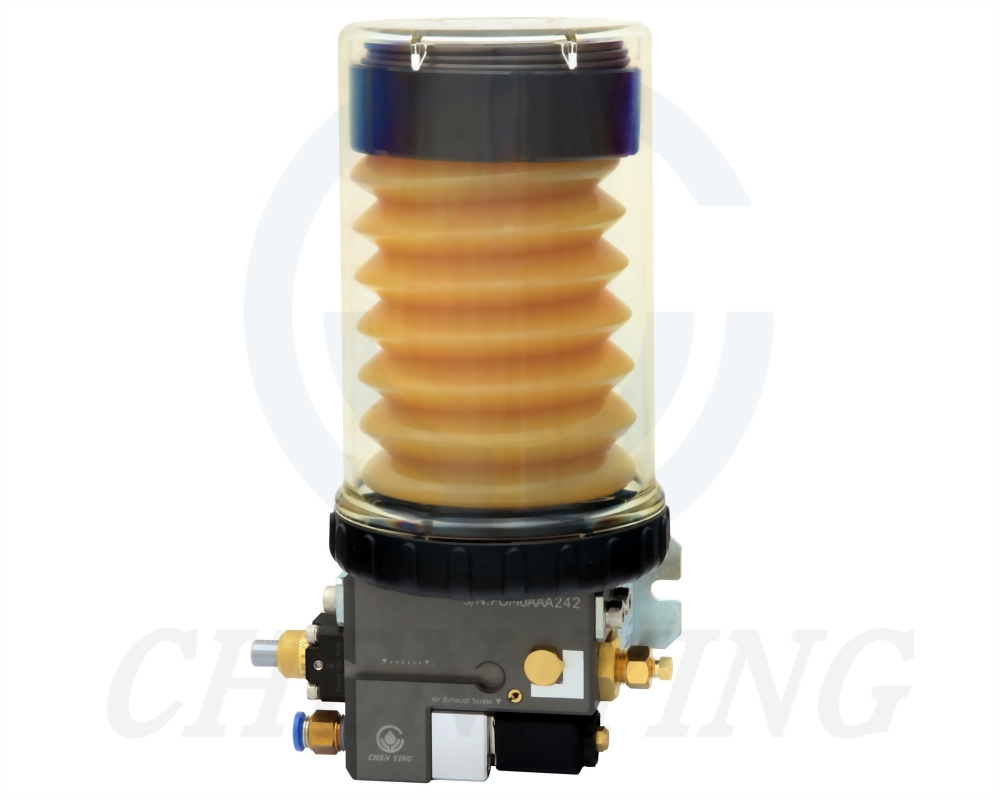

- 定量給油，吐出量可從0.01cc調整至0.08cc。
- 動作頻率有兩種驅動方式：(a) 頻率產生器：以輸入氣壓驅動，可依需求調整衝程頻率，使用壽命一千萬次。(b) 電磁閥：以輸入電壓驅動，可由PLC精準控制所需的衝程頻率，作為氣壓源的開關，以控制氣壓源的ON/OFF切換動作，使用壽命二百萬次。
- 建議使用之作動氣壓為4~8 kgf/c㎡。
- 黃油出油口數量可依需求最多增至二個，請勿將任一出口塞住。
- 附油量調整閥，可依需求調整每次衝程所需的吐出量。油量調整閥以油量固定孔固定，避免吐出量被任意更動。
- 可加裝磁簧開關於各黃油出油口，以檢測衝程動作是否正常。
-
可加裝磁簧式油位檢知，以檢測油位並自動發出訊號。
- 可搭配入油口徑為φ4的OT噴槍使用，達到噴霧黃油的效果。
- POM-A型的黃油須由黃油嘴注入油杯，避免空氣及異物進入油杯。
- POM-AP-07型需搭配700cc蛇腹型黃油包使用，黃油包使用完即更換，無需費時加油。黃油包需另外加購，請參閱蛇腹型黃油包之訂購代碼。

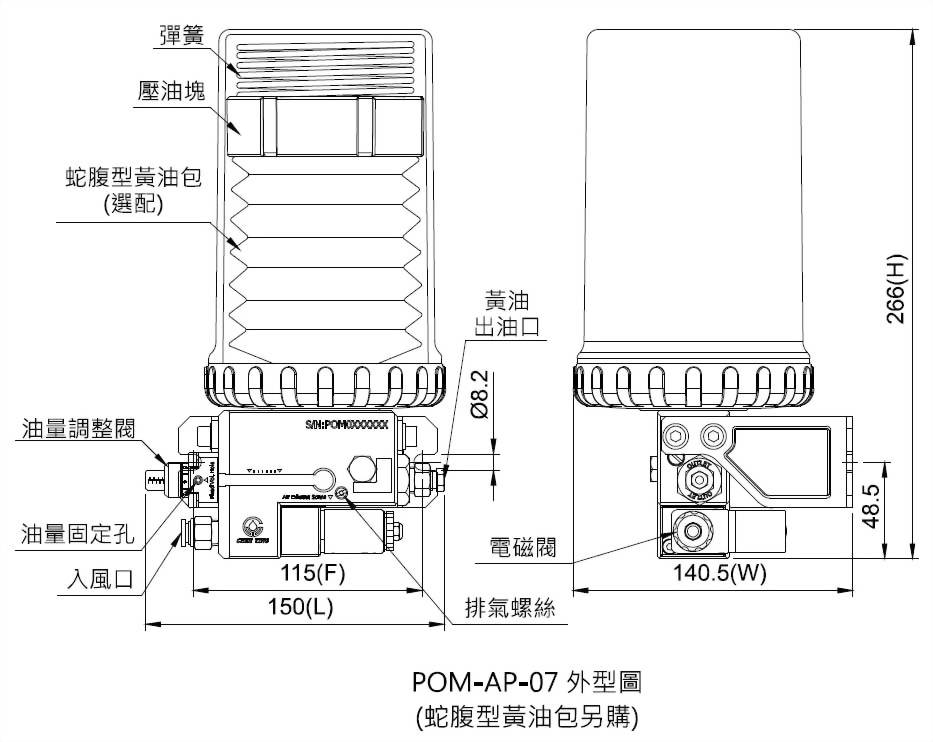

◆ 外型尺寸
型號
有效容量
固定孔距F (mm)
油氣出口數
長L (mm)
寬W (mm)
高H (mm)
重量 (kg)
POM-AP-07
700cc
黃油包
115
1
150
140.5
266.0
1.82
2
294.5
2.23
POM-AP-40
550cc
115
1
150
125.0
304.5
1.94
2
330.0
2.35
POM-AP-50
1500cc
115
1
154
135.0
345.5
3.02
2
374.0
3.43
◆ 規格表
驅動方式
電磁閥
頻率產生器
電壓
AC110V
AC220V
DC24V
--
電流
0.1A
0.1A
0.2A
--
使用氣壓範圍
4~8kgf/cm²
吐出量
0.01cc-0.08cc/次
(可調整)
氣壓入風口徑
Ø8
出油口徑
Ø4
磁簧式油位檢知
選配
(NC或NO接點)
磁簧開關
選配
(NC或 NO接點)
適用油品黏度
POM-AP-07：NLGI
000~0
POM-AP-40,POM-AP-50： NLGI 1, 2
※磁簧式油位檢知接點說明：NO為有油有訊號 ; NC則為無油有訊號。
※磁簧開關接點說明：NO為衝程動作正常時發出訊號; NC則為衝程動作異常時發出訊號。
◆ 訂購代碼
※黃油包需另外加購。
型號
有效容量
油氣出口數
驅動方式
出油口徑
特殊要求
POM-AP
07
1
K
0
※
40
550cc
1
1 個
1
頻率產生器
0
Ø4
RC
加裝磁簧式油位檢知,NC接點
50
1500cc
2
2 個
A
電磁閥AC110V
RO
加裝磁簧式油位檢知,NO接點
07
700cc 黃油包
C
電磁閥AC220V
TC
加裝磁簧開關,NC接點
K
電磁閥DC24V
TO
加裝磁簧開關,NO接點
◆ 蛇腹型黃油包規格請參閱如下
◆ 訂購代碼
訂購代碼
規格
黃油種類
油品黏度
最低訂購量
I01D0021
700cc 蛇腹型黃油包
Mobilux EP023
NLGI 000
--
I01D0012
700cc 蛇腹型黃油包
Mobilux EP0
NLGI 0
--
I01D0013
700cc 蛇腹型黃油包
Mobilux EP1
NLGI 1
100
I01D0029
500cc 蛇腹型黃油包
Idemitsu Polylex UMF
NLGI 000
6
I01D0030
700cc 蛇腹型黃油包
Idemitsu Eponex IM
NLGI 1
6
◆ 替換方式

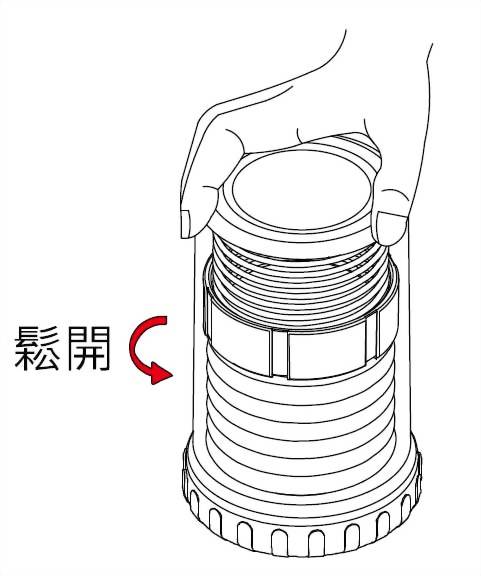

1
緊握黃油包杯蓋並逆時針旋轉，使黃油包杯蓋鬆開。
2
取出黃油包杯蓋和彈簧。

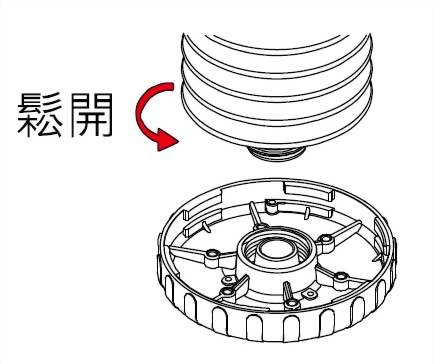

3
使用完畢的黃油包逆時針旋轉，取下。
4
安裝新黃油包前，請將黃油包內的黃油稍微擠出後再安裝，防止空氣進入注油機。

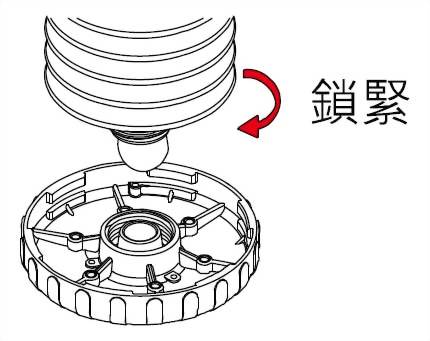

5
將新黃油包順時針旋轉，鎖緊於杯蓋底座上。
6
裝回黃油包杯蓋和彈簧。
7
將黃油包杯蓋順時針旋轉，鎖緊於杯蓋底座上，即完成黃油包替換。
