- 定量給油，吐出量可從0.01cc調整至0.08cc。
- 動作頻率有兩種驅動方式：(a) 頻率產生器：以輸入氣壓驅動，可依需求調整衝程頻率，使用壽命一千萬次。(b) 電磁閥：以輸入電壓驅動，可由PLC精準控制所需的衝程頻率，作為氣壓源的開關，以控制氣壓源的ON/OFF切換動作，使用壽命二百萬次。
- 建議使用4~8 kgf/c㎡的氣壓，可將氣化效果最佳化。
- 油氣出口數量可依需求最多增至四個，請勿將任一油氣出口塞住。
- 附油量調整閥，可依需求調整每次衝程所需的吐出量。油量調整閥以油量固定孔固定，避免吐出量被任意更動。
- 附調氣閥，可依需求調整壓縮空氣的流量，以改變氣化的效果。
- 附過濾精度80目的濾油網，2L油箱的加油口另設有40目的濾油網，可過濾雜質。
- 可加裝磁簧開關於各油氣出口，以檢測衝程動作是否正常。

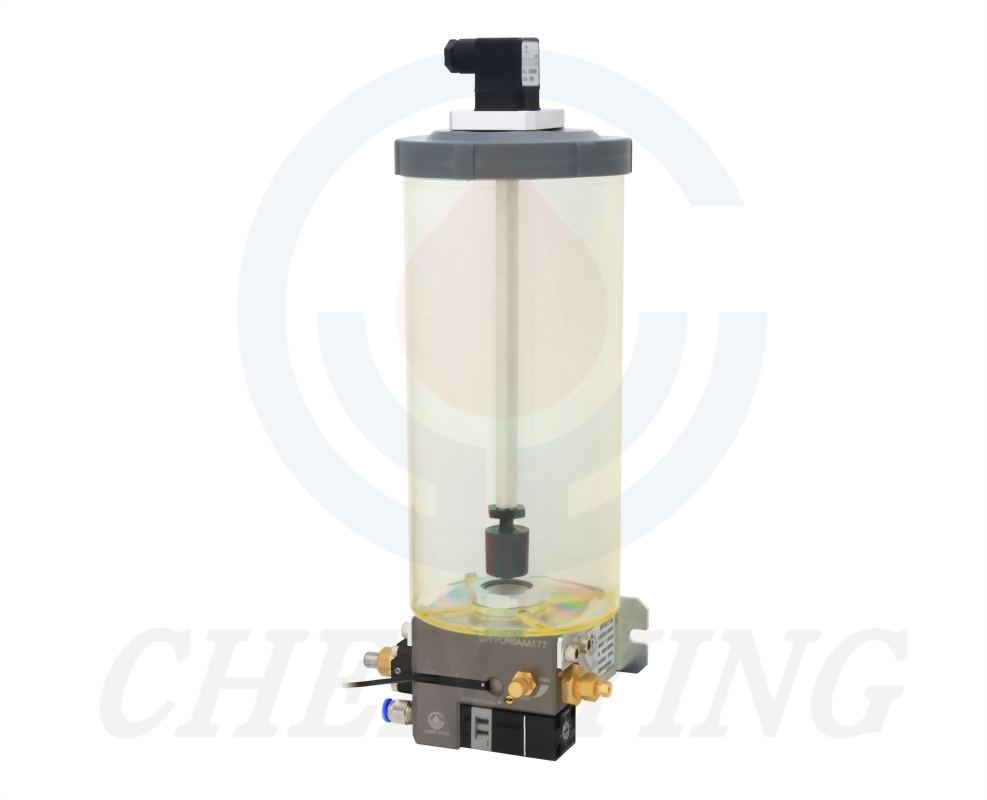

- 2L油箱及2000cc油杯的款式可加裝浮動開關，可檢測油位並自動發出訊號。
- 可搭配使用黏度22~68 cSt@40°C範圍之植物油，但禁用添加切削水、揮發性之油品，如醇類、乙二醇為基質之油品。
- 浮動開關接點說明請參閱浮動、浮動開關之特點。

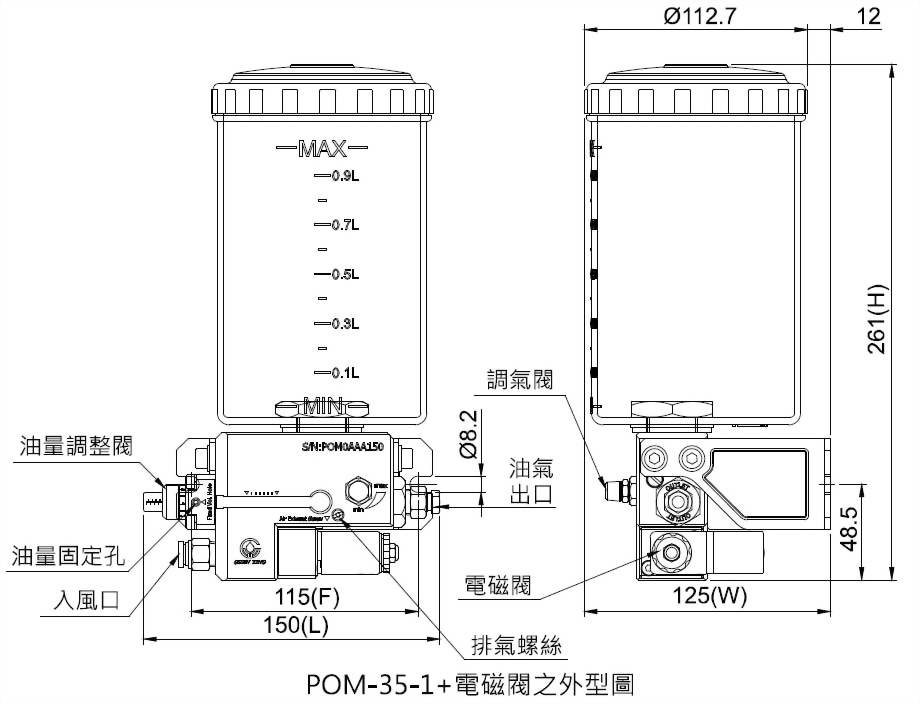

◆ 外型尺寸
| 型號 | 容量 | 固定孔距 F (mm) | 油氣出口數 | 長 L (mm) | 寬 W (mm) | 高 H (mm) | 重量 (kg) | ||
| 無浮動開關 | 含浮動開關 | 無浮動開關 | 含浮動開關 | ||||||
| POM-01 | 2L油箱 | 115 | 1 | 169 | 121 | 247 | 273 | 2.3 | 2.4 |
| 2 | 275 | 301 | 2.7 | 2.8 | |||||
| 3 | 304 | 330 | 3.1 | 3.2 | |||||
| 4 | 332 | 358 | 3.4 | 3.6 | |||||

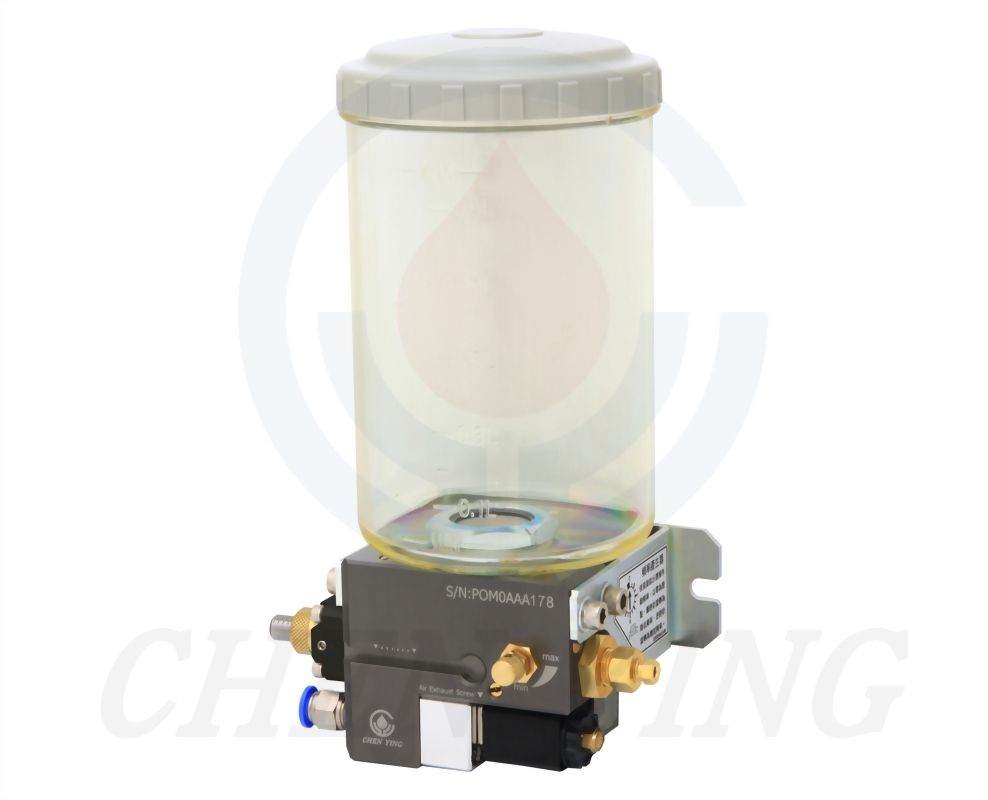

| POM-35 | 1000cc油杯 | 115 | 1 | 150 | 125 | 261 | -- | 1.5 | -- |
| 2 | 290 | -- | 2.0 | -- | |||||
| 3 | 318 | -- | 2.4 | -- | |||||
| 4 | 347 | -- | 2.8 | -- | |||||
| POM-50 | 2000cc油杯 | 115 | 1 | 154 | 135 | 346 | 394 | 1.7 | 1.9 |
| 2 | 374 | 423 | 2.1 | 2.3 | |||||
| 3 | 403 | 451 | 2.5 | 2.7 | |||||
| 4 | 431 | 480 | 2.9 | 3.1 | |||||
◆ 規格表
| 驅動方式 | 電磁閥 | 頻率產生器 | ||
| 電壓 | AC110V | AC220V | DC24V | -- |
| 電流 | 0.1A | 0.1A | 0.2A | -- |
| 使用氣壓範圍 | 4~8 kgf/cm² | |||
| 吐出量 | 0.01cc~0.08cc/次 (可調整) | |||
| 氣壓入風口徑 | Ø8 | |||
| 油氣輸出口徑 | Ø4, Ø6, Ø8 (Ø8油氣出口需搭配管中管( Ø4xØ8使用) | |||
| 浮動開關 | 選配 (NC或NO接點)，僅能搭配2L油箱或2000cc油杯的款式 | |||
| 磁簧開關 | 選配 (NC或NO接點) | |||
| 適用油品黏度 | 22~68 cSt@40℃之植物油 (特殊油品黏度請洽客服) | |||
※磁簧開關接點說明：NO為衝程動作正常時發出訊號 ; NC則為衝程動作異常時發出訊號。
◆ 壓力關係表(參考值)
氣源壓力(kgf/c㎡)
4
5
6
7
8
注油機消耗風量(L/min)
102
127
145
156
160
◆ 訂購代碼
型號
容量
油氣出口數
驅動方式
出油口徑
特殊要求
POM
35
1
1
0
※
01
2L 油箱
1
1個
1
頻率產生器
0
Ø4
TC
加裝磁簧開關,NC接點
35
1000cc油杯
2
2個
A
電磁閥AC110V
1
Ø6
TO
加裝磁簧開關,NO接點
50
2000cc油杯
3
3個
C
電磁閥AC220V
2
Ø8
SC
加裝浮動開關,NC接點(僅適用2L油箱及2000cc油杯)
4
4個
K
電磁閥DC24V
SO
加裝浮動開關,NO接點(僅適用2L油箱及2000cc油杯)
