CV型單一循環(遞進式)分配器工作原理與選型指南

CV型單一循環分配器又稱為遞進式分配器（Progressive Divider Valve / Progressive Feeder / Single-Cycle Distributor），是集中潤滑系統中兼具「順序定量分配（Progressive Lubrication）」與「循環動作監控」的核心分流元件。本系列適用油品涵蓋機油與黃油（潤滑脂），採用多組精密活塞（Piston / 軸心）與內部切換油道設計，可搭配抵抗式潤滑系統穩定運作。

每個出油口的標準單次吐出量約為 0.18cc；當特定潤滑點需要更大的供油量時，可依照需求於出廠前進行出油口合流（Outlet Combining）使吐出量倍增。本文將從內部活塞順序推油原理、CV-6 標準合流塞法、CV-6-1 主次分配器串聯架構，到系統油量計算與異常堵塞監控，提供完整的工程應用與選型指南。

CV 型單一循環（遞進式）分配器如何運作？

CV 型單一循環分配器利用潤滑油壓力推動內部多組精密活塞，藉由活塞行程連鎖切換內部油路，將潤滑油輪流輸送至各個出油口。當所有出油口皆依序完成一次排油後，即完成一個完整的供油循環；標準單口每次吐出量約為 0.18cc，且具備「單點堵塞即全體停止循環」的連鎖監控特性。

什麼是 CV 型單一循環（遞進式）分配器？

在集中潤滑系統中，CV 型單一循環（遞進式）分配器（Progressive Divider Valve）是以活塞順序連鎖動作來分配油量的裝置。與依賴管路流阻分流的直通式分配器不同，CV 分配器採用多組精密配合的活塞（軸心）及內部切換油道設計。當注油機持續供油加壓時，油壓會依照內部油路配置，先將前一組活塞推至定位並將定量潤滑油送往對應出口；每完成一個活塞動作，內部油道便切換至下一個供油位置，直到所有出口依序完成供油，形成完整的單一循環。

這種「順序連鎖」的結構為機械設備帶來兩項重要的工程優勢：

  • 單點吐出量穩定且支援合流倍增：每個出油口單次循環標準吐出量約為 0.18cc；若特定軸承、滾珠螺桿或滑軌負載較高，可透過出廠合流設定（Outlet Combining）將相鄰出口油量合併（如 0.36cc、0.54cc）。
  • 全迴路連鎖監控能力：各組活塞必須依序走完行程才能換向。若下游任一分支油管發生堵塞，對應的活塞便無法完成行程，進而使整組分配器停止循環。透過本體標配的循環指示棒（Cycle Indicator Pin），或選配微動開關（Microswitch）／近接開關（Proximity Switch），即可掌握整組系統是否正常完成供油循環。
工程重點：嚴禁在現場自行塞住任一出油口

由於 CV 遞進式分配器必須讓內部各組活塞依序排油才能切換油路進入下一動，請勿在現場自行以螺絲或油塞封閉任一個外部出油口，否則該腔室油液無法排出，會直接導致整組 CV 分配器內部油路鎖死而停止運作。

CV 型分配器如何運作？內部活塞順序推油原理

標準型 CV 分配器（CV-6 ～ CV-20）內部無復位彈簧，完全藉由流體壓力推動各軸心往復換向，當潤滑油持續加壓時分配器即持續循環排油。在深入了解內部油道變化前，可先觀看以下運作原理影片，直觀了解活塞依序推動、各出口輪流出油及 0.18cc 定量吐出的過程：

▲ CV 單一循環（遞進式）分配器運作原理（觀看更多：振榮產品影片總覽）

以下以具備四組軸心（a、b、c、d）、負責左右兩側共 8 個出油口的 CV-8 為例，逐步拆解單一循環的完整推進過程：

內部油路與軸心動作圖解 動作步驟說明
cv-progressive-feeder-works

1. 加壓進油與初始定位：潤滑油加壓由入口 A 處流入，各軸心孔內充滿潤滑油，並使各軸心推移至各定位。

2. 第一出油口排出：軸心 a 往左推移，潤滑油改變流向；此時原本存留在軸心 a 最左側的潤滑油，經過軸心 d 孔內，再往第一出油口流出。

cv-progressive-feeder-works 3. 第二出油口排出：潤滑油改變流向後往軸心 b 推壓，軸心 b 往左推移，潤滑油改變流向，此時原本存留在軸心 b 最左側的潤滑油，經過軸心 a 孔內，再往第二出油口流出。
cv-progressive-feeder-works 4. 第三出油口排出：潤滑油改變流向後往軸心 c 推壓，軸心 c 往左推移，潤滑油改變流向，此時原本存留在軸心 c 最左側的潤滑油，經過軸心 b 孔內，再往第三出油口流出。
cv-progressive-feeder-works 5. 第四出油口排出：潤滑油改變流向後往軸心 d 推壓，軸心 d 往左推移，潤滑油改變流向，此時原本存留在軸心 d 最左側的潤滑油，經過軸心 c 孔內，再往第四出油口流出。
cv-progressive-feeder-works

6. 油路換向與左半部排油完成：潤滑油改變流向後往軸心 a 推壓，軸心 a 往右推移，潤滑油改變流向，此時原本存留在軸心 a 最右側的潤滑油，經過軸心 d 孔內，再往第五出油口流出，完成左半部循環。

7. 右半部循環：右半部的循環原理和左半部相同（依序完成第六至第八出油口排油），待全部出油口輪流排油完畢即完成一次完整循環。


CV 分配器的出油口合流設計與流量配置

標準型 CV 分配器（CV-6 ～ CV-20）每個出油口的標準單次吐出量約為 0.18cc。當特定潤滑點需要更大的油量，或設備實際潤滑點數少於分配器標準孔數時，彰化振榮可依照客戶需求於出廠前設定出油口合流（Outlet Combining），將相鄰出口的油量合併輸出。

以型號 CV-6 為例，若實際出油孔數需求為 5 孔時，一般標準塞法固定會先塞指示棒的下方（即出口記號 2，請參閱下表格），被封塞處的 0.18cc 油量將由內部通道合併至相鄰的出口記號 3（單次吐出量增為 0.36cc）。如現場配管對出油口位置有特殊排列需求，請於訂購前先註明或洽詢客服；此外需特別注意，標準型 CV 分配器左右兩側至少各要有一個出油口保持流通出油。

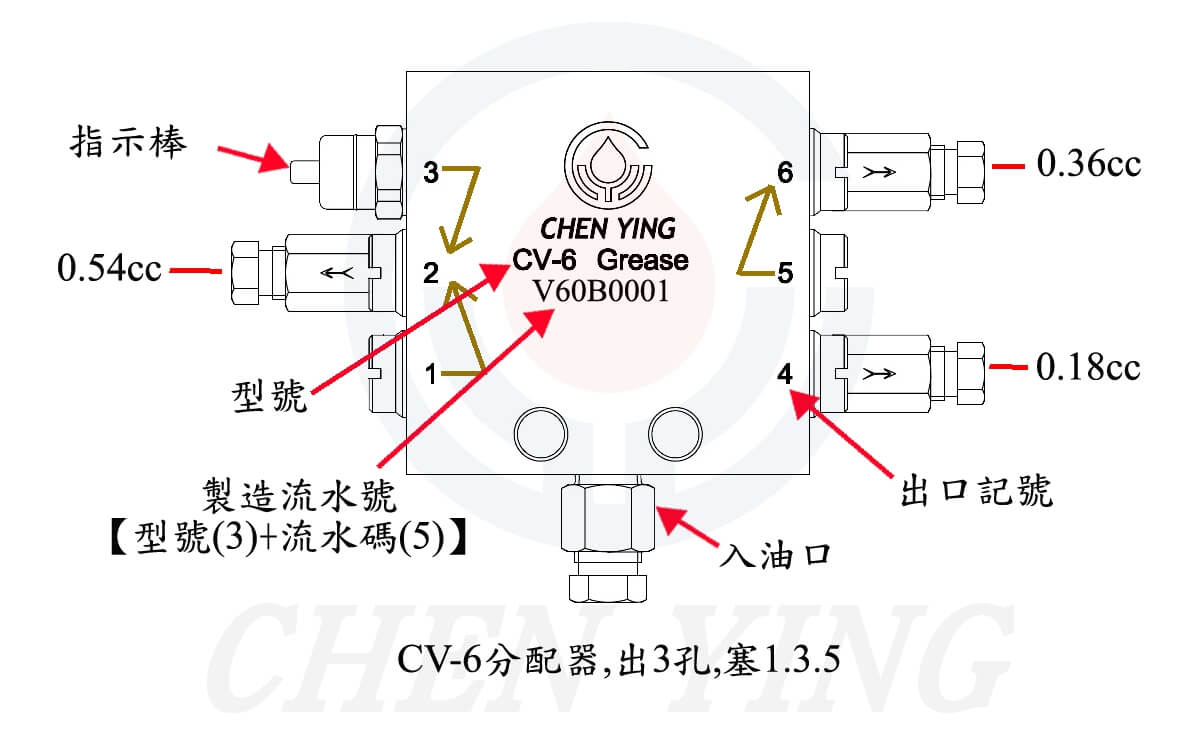

CV-6遞進式分配器出油口記號與出3孔合流標示圖
出油孔數（以 CV-6 為例） 標準塞法 出口記號 1 出口記號 2 出口記號 3 出口記號 4 出口記號 5 出口記號 6
6 孔（標準全開） 無封塞 0.18cc 0.18cc 0.18cc 0.18cc 0.18cc 0.18cc
5 孔 塞出口記號 2 0.18cc 塞 0.36cc 0.18cc 0.18cc 0.18cc
4 孔 塞出口記號 2、5 0.18cc 塞 0.36cc 0.18cc 塞 0.36cc
3 孔 塞出口記號 1、3、5 塞 0.54cc 塞 0.18cc 塞 0.36cc
2 孔 塞出口記號 1、3、4、6 塞 0.54cc 塞 塞 0.54cc 塞

主次分配器串聯架構（CV-6-1 系列）與運作特性

針對潤滑點數量眾多或分佈於不同軸向（如 X 軸、Y 軸、Z 軸）的機械設備，除了內部結構如上方運作影片所示的標準型 CV 分配器（CV-6 ～ CV-20）之外，彰化振榮還有一款內部結構可左右相通的特殊型號，分別為 CV-6-1、CV-8-1、CV-10-1。此三種型號通常用來當作「主分配器」使用（以 CV-6-1 為例，出油孔數至少需保留 3 孔），目前無標準訂購代碼，若有系統配置需求可洽詢客服人員。

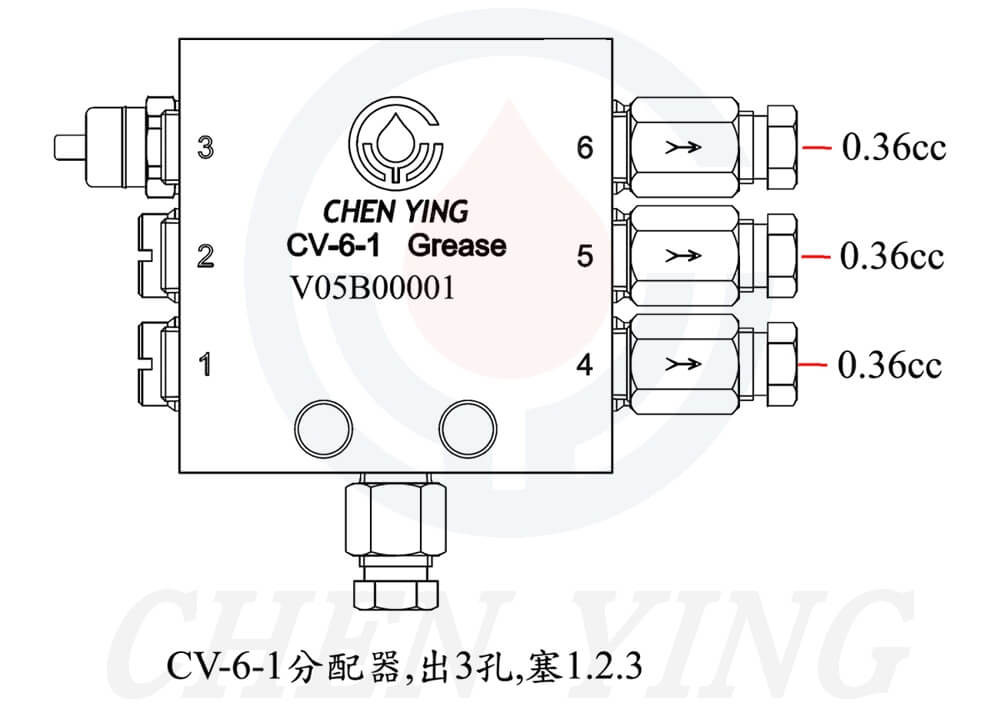

cv-6-1分配器,出3孔

在抵抗式黃油潤滑系統配管中，通常由注油機先連接至 CV-6-1 主分配器，再由主分配器的各出油口分別連接至各軸向的次分配器（例如 X 軸配 CV-6、Y 軸配 CV-8、Z 軸配 CV-6），最後才分配至各滑軌與滾珠螺桿的潤滑點。

主次分配器串聯的重要運作特性

由於主分配器分配給每個分支（次分配器）的油量是相同的，當各支路次分配器的型號與總孔數不同時，各次分配器完成一次循環的速度也會不同。例如：當孔數較多的 CV-8 剛達成第一次完整循環時，孔數較少的 CV-6 已經進入第二次的循環階段。

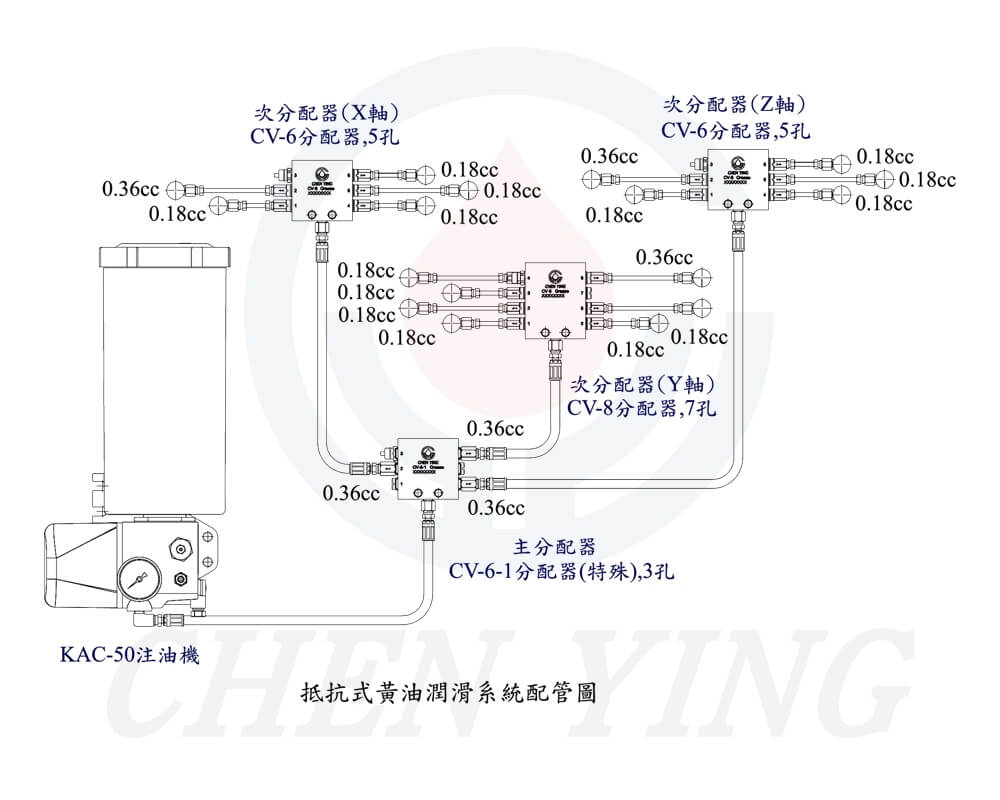

抵抗式黃油潤滑系統配管圖

CV 分配器如何計算系統總供油量與油杯容量？

規劃黃油潤滑系統時，如何為注油機選擇適合容量的油杯（儲油桶）？工程上可依據「潤滑點的總消耗油量」（如下方表格與公式）以及「加入潤滑油品的頻率」來綜合評估。以下以三軸（X、Y、Z 軸）主次分配器配置為例進行計算：

機台軸向 次分配器型號 潤滑點 1 潤滑點 2 潤滑點 3 潤滑點 4 潤滑點 5 潤滑點 6 潤滑點 7 潤滑點 8 單軸總流量
X 軸 CV-6 0.18cc 0.36cc 塞 0.18cc 0.18cc 0.18cc — — 1.08cc
Y 軸 CV-8 0.18cc 0.18cc 0.18cc 0.18cc 0.18cc 0.18cc 塞 0.36cc 1.44cc
Z 軸 CV-6 0.18cc 0.36cc 塞 0.18cc 0.18cc 0.18cc — — 1.08cc
  • 計算公式：次分配器的最大總流量 × 主分配器的出油孔數 = 單次系統總消耗油量
  • 步驟 1（計算單次總消耗油量）：取三軸中最大總流量之 CV-8（Y 軸 1.44cc）× 主分配器出油孔數（3 孔）＝ 4.32cc。
  • 步驟 2（計算每日總消耗油量）：假設 1 次完整循環總消耗油量為 4.32cc，系統設定每 6 小時循環一次，一天共可循環 24 小時 ÷ 6 小時 = 4 次；因此一天總消耗油量為 4 次 × 4.32cc = 17.28cc。
  • 步驟 3（評估三個月油杯容量）：三個月（90 天）總消耗油量為 17.28cc × 90 天 = 1,555.2cc，因此建議選擇 2,000cc 的油杯較為合適。
保養與補油週期注意事項

實務上常建議以三個月（90 天）補充一次潤滑油作為油杯容量評估基準，避免黃油在油杯內存放過久超過保質期而產生硬化、油皂分離或變質，防止變質油脂造成機械部件損壞（實際補充週期仍可依現場耗油量、儲存條件及油脂供應商建議調整）。此外，油杯式儲油桶在補充黃油時，皆是使用黃油槍對準注油機上的黃油嘴來加油，而非開蓋補油，能有效防止空氣混入造成氣塞吸空與外部粉塵污染。

CV 分配器的工作壓力、油品與注油機選型

為確保 CV 型單一循環分配器能穩定推動內部活塞完成換向，搭配的注油機與油品黏度必須符合其工作條件。以下整理彰化振榮 CV 系列分配器的核心工程規格：

規格項目 CV 型單一循環（遞進式）分配器技術參數
標準型號範圍 CV-6、CV-8、CV-10、CV-12、CV-14、CV-16、CV-18、CV-20
特殊主分配器型號 CV-6-1、CV-8-1、CV-10-1（內部油流孔與對向孔直通）
標準出油口數 6 ～ 20 口（可於出廠前依標準塞法設定內部合流）
標準單口吐出量 約 0.18 cc／次
機油適用黏度與工作壓力 黏度 32 ～ 220 cSt @ 40°C ｜ 工作壓力 5 ～ 30 kgf/cm²
黃油適用稠度與工作壓力 稠度 NLGI 000 ～ 2 ｜ 工作壓力 15 ～ 150 kgf/cm²
搭配機油注油機條件 需搭配抵抗式機油注油機，且注油機吐出量需達 500 cc/min 以上
搭配黃油注油機條件 需搭配具備對應工作壓力之抵抗式黃油注油機（電動或氣動式）
循環動作檢知配置 標配目視循環指示棒；黃油型可選配微動開關、機油型可選配近接開關

注意：以上為標準產品規格，實際選型仍須依機台型號、管路長度、工作環境溫度與系統條件綜合確認。詳細尺寸圖與訂購代碼請見 查看 CV 型產品規格。

CV 遞進式分配器的循環監控與堵塞排查

為什麼單一潤滑點發生堵塞時，整組遞進式分配器會停止運作？

CV 型遞進式分配器採用活塞順序連鎖作動方式，各組活塞必須依序完成排油行程，內部油道才能切換至下一個供油位置。因此，當下游任一出油支路或軸承入油口發生堵塞時，對應的活塞會因為背壓過高、油液無法排出而停止在行程中，進而使整組分配器的循環立即中斷。

這項連鎖作動特性正是遞進式分配器最重要的監控優勢——不會像開放式分流系統在單點堵塞時將油液轉往其他低阻力支路而難以察覺。

指示棒目視檢查與自動化電氣訊號監控（PLC 整合）

彰化振榮 CV 分配器標準品均配有與內部活塞連動的循環指示棒（Cycle Indicator Pin），並可依油品類型選配感測開關，建立完整的潤滑異常警報機制：

  • 指示棒往復動作（目視確認）：當注油機加壓供油時，指示棒持續進行伸縮往復動作，代表分配器內部各軸心正在正常循環排油。
  • 微動開關（Microswitch，適用黃油 CV）與近接開關（Proximity Switch，適用機油 CV）：加裝感測開關後，可將指示棒每完成一次循環的機械動作轉換為計數電氣訊號，直接傳送至機台 PLC 或設備控制系統。若注油機啟動後在設定時間內未收到循環完成訊號，控制系統即可觸發潤滑異常警報。
  • 現場異常排查原則：需注意「指示棒停止動作」是系統未完成循環的警訊，但不能單憑此現象直接斷定一定是某個末端潤滑點堵塞。排查時仍應依序檢查：注油機是否正常建壓與吐油、儲油桶油位是否充足、主管路是否洩壓，最後再逐一檢查分配器各支管與潤滑點是否受阻。

CV 遞進式分配器適用哪些設備與如何選型？

憑藉高耐壓、支援機油與 NLGI 000～2 黃油，以及連鎖監控特性，CV 型單一循環分配器廣泛應用於需要高可靠度潤滑管理的工業設備：

  • CNC 工具機與加工中心機：多個線性滑軌滑塊及滾珠螺桿需要依序定量供油，並透過近接開關或微動開關與 CNC 控制器連線監控。
  • 大型多軸向加工與產業機械：利用 CV-6-1 主分配器串聯各軸向的 CV-6、CV-8 次分配器，簡化主幹配管並集中管理多軸向潤滑點。
  • 自動化產線與重載沖壓／鍛造設備：針對不同負載的軸承與連桿，利用出油口合流設計（0.18cc 倍增為 0.36cc 或 0.54cc）滿足差異化的油脂需求。

什麼條件下應該選用 CV 遞進式分配器？（與容積式、直通式專題導覽）

在規劃集中潤滑系統時，若您的設備符合「使用中高黏度機油或 NLGI 000～2 黃油」、「需要以單一感測開關監控全迴路是否堵塞」或「需要主次分配器串聯擴充」，CV 型遞進式分配器是最適合的選擇。

若您的機台屬於其他潤滑設計條件，建議閱讀以下兩篇專題指南進行深入評估：

CV 分配器常見問題 FAQ

以下整理工程師與設備維護人員在選型、配管與故障排查時最常詢問的 8 個關鍵問題：
Q1. CV 型單一循環（遞進式）分配器是什麼？

CV 型單一循環分配器（Progressive Divider Valve）是一種依靠內部多組精密活塞順序連鎖推動的分流元件，適用於抵抗式機油與黃油集中潤滑系統。當所有出油口依序完成一次排油即達成一次單一循環，兼具定量供油與全迴路堵塞監控功能。

Q2. CV 遞進式分配器如何運作？

CV 分配器內部無復位彈簧，完全藉由潤滑油的流體壓力推動內部各組軸心（活塞）往復換向。前一組活塞必須先走完排油行程，內部油道才會切換並導引油壓推動下一組活塞，使各出油口依內部油道連鎖關係接續輪流出油。

Q3. 標準型 CV-6 在合併出油口時，有哪些配置限制？

以 CV-6 為例，若需求為 5 孔時，一般標準塞法固定會先塞指示棒下方的「出口記號 2」，使油量合併至出口記號 3（變為 0.36cc）。此外，標準 CV 分配器左右兩側至少各要有一個出油口保持出油；若現場對出油口位置有特殊排列需求，請事先註明或洽詢客服。

Q4. CV 分配器每個出油口的吐出量是多少？可以增加嗎？

標準型每個出油口的單次吐出量約為 0.18cc。若特定潤滑點需要較大油量，或實際潤滑點數少於分配器標準孔數時，可於訂購出廠前由彰化振榮依標準塞法設定內部出油口合流（Outlet Combining），將相鄰出口油量合併為 0.36cc 或 0.54cc。

Q5. 現場配管時如果多出一個不用的出油口，可以直接用螺絲塞住嗎？

不可以。CV 型單一循環分配器內部的每組活塞都必須完成排油行程，油路才會切換至下一個活塞。若在現場自行塞住任一個出油口，會導致油液無法排出、整組分配器鎖死而無法正常出油。若有減少孔數或加大單點油量的需求，必須在出廠前由我司依標準塞法設定內部多孔合併。

Q6. 如果其中一個潤滑點堵塞，其他出口還會正常供油嗎？

CV 型遞進式分配器採用活塞連鎖作動原理，各組活塞必須依連鎖順序接續完成行程，才能持續切換供油位置。若其中一個出油支路發生堵塞，對應活塞可能無法完成行程，進而使整組分配器停止循環。因此，其他出口也會受到影響。建議搭配循環指示棒或感測開關，監控分配器是否正常完成供油循環。

Q7. CV 分配器可以搭配哪些注油機？

振榮 CV 型單一循環分配器適用機油及潤滑脂，需搭配符合其工作壓力及流量條件的抵抗式注油機。機油型適用黏度為 32～220 cSt（40°C），工作壓力為 5～30 kgf/cm²；黃油型適用 NLGI 000～2，工作壓力為 15～150 kgf/cm²。機油型另須確認注油機吐出量達 500 cc/min 以上，實際搭配應依油品及系統設計確認。

Q8. 標準型 CV 分配器與 CV-6-1、CV-8-1、CV-10-1 有什麼差別？當主分配器連接不同孔數的次分配器時，為何各軸循環進度不同？

標準型（CV-6～CV-20）內部結構如運作影片所示，左右兩側至少各需保留一個出油口；而 CV-6-1、CV-8-1、CV-10-1 則是內部結構將「油流孔與對向孔設為直通」的特殊款式，通常用來當作主次串聯系統中的「主分配器」使用（以 CV-6-1 為例，出油孔數至少需保留 3 孔，目前無標準訂購代碼，如有需求可洽客服協助規劃）。此外，因為主分配器每次循環分配給各次分配器的油量相同，而孔數較少的次分配器（如 CV-6，單次總流量 1.08cc）所需的循環總油量比孔數較多的次分配器（如 CV-8，單次總流量 1.44cc）少，因此當 CV-8 剛達成第一次完整循環時，CV-6 已經進入第二次的循環階段。

結論與延伸閱讀

CV 型單一循環（遞進式）分配器透過順序連鎖推動的活塞結構，讓集中潤滑系統同時具備 0.18cc 定量分配、出廠合流彈性以及高可靠度的全迴路阻塞檢知能力。在進行系統設計時，只要掌握「由原廠依標準塞法預先設定合流（嚴禁現場自行封塞出口）」、「合理運用 CV-6-1 主次分配器串聯架構」、「確認注油機工作壓力與流量門檻」以及「善用指示棒與感測開關監控循環」四大原則，即可為 CNC 工具機與各類工業設備建立穩定耐用的潤滑保護。

若您需要查詢 CV-6 至 CV-20 各型號詳細尺寸規格與訂購代碼，或有特殊出油孔合流位置、CV-6-1 主分配器配置需求，歡迎瀏覽以下頁面或透過聯絡我們由彰化振榮工程團隊為您服務：
