什麼是直通式分配器？與容積式分配器有何不同？
直通式分配器的英文常用名稱包括 Manifold Block、Manifold Distributor、Open-Type Distributor。其本體以共同進油通道及多個出油口形成分流結構，內部沒有用來決定單次定量排出的活塞計量機構。潤滑介質由注油機送入後，經分配器分流至各支路，供應滑軌、滾珠螺桿、軸承、鏈條等需潤滑部位。
要特別區分「分流」與「計量」：直通式分配器只是建立多條供油路徑，並不保證每個出口的流量相同。若需控制各點流量，應利用可調式節流結構或搭配相容的比例接頭（Proportion Adapter）、計量接頭（Oil Meter Adapter／Meter Unit）。與此不同，容積式分配器（Volumetric／Piston Distributor）以活塞腔體在完整循環中計量名目固定的油量，須依其作動方式配合相容的脫壓式注油機。
工程重點：直通式分配器不等於容積式計量器；有多個出油口，也不代表每個出油口一定等量供油。
抵抗式潤滑系統如何分配流量？

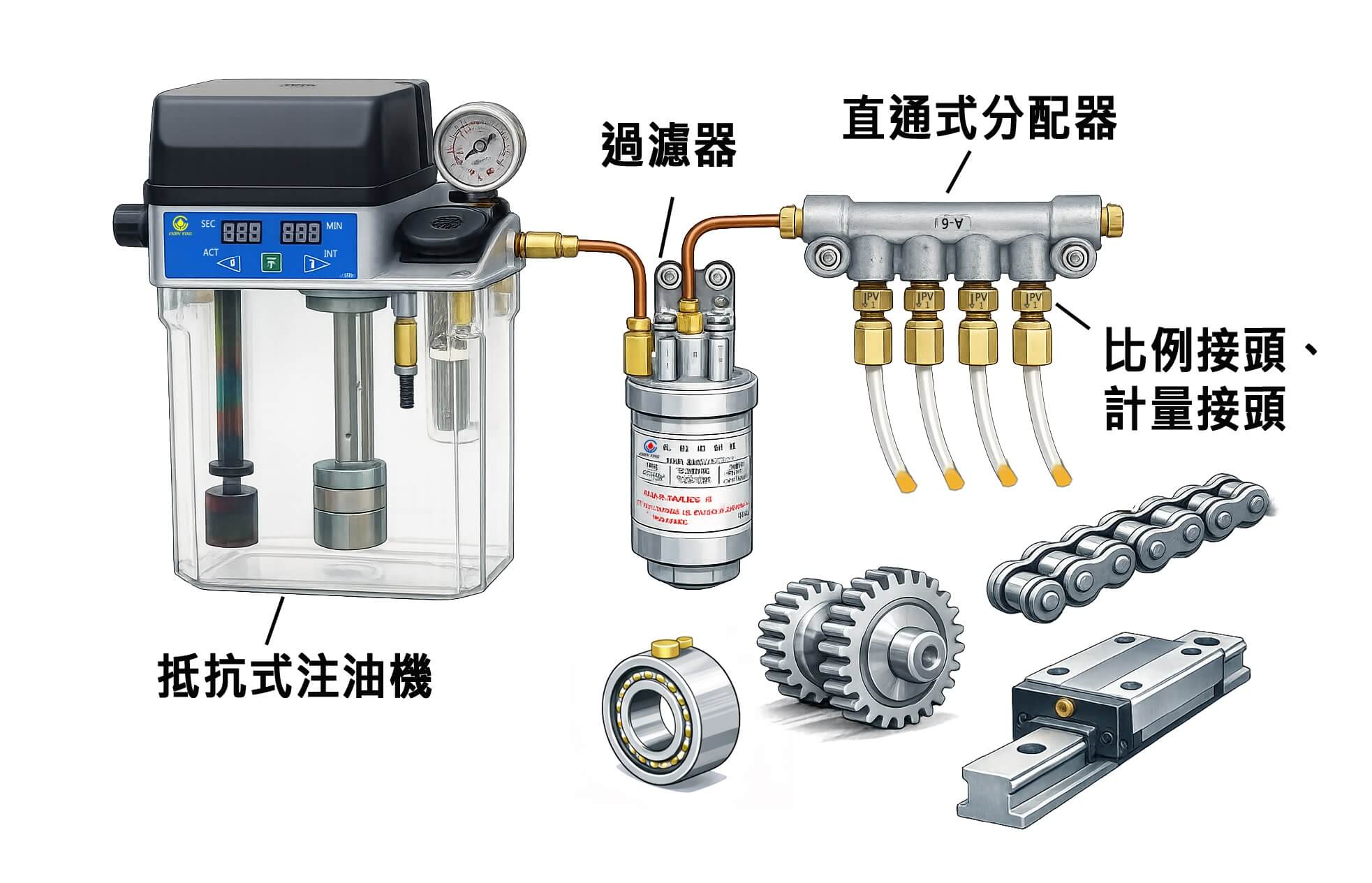

圖 1｜抵抗式注油機、過濾器、直通式分配器及各潤滑點的管路配置示意
典型系統由抵抗式注油機、必要的過濾元件、直通式分配器、節流／計量接頭及末端管路組成：
抵抗式注油機 → 過濾器（依系統配置） → 直通式分配器 → 節流裝置或比例／計量接頭 → 各潤滑點
注油機運轉時，潤滑介質經主管路進入分配器，再流向各分支。實際流量是供油壓差與各支路總流阻共同作用的結果。節流孔徑或調整位置會影響流阻，但管徑、管長、潤滑點背壓、接頭以及油品黏度也不能忽略。
直通式分配器可簡化集中配管，但其共同通道並不代表不同出口在所有運轉條件下都具有相同壓力，也不代表任何分支堵塞時系統都能自動偵測。
影響各潤滑點供油量的六個因素
- 節流與計量元件：節流口徑、流量等級或調整位置改變各支路的相對流阻。
- 注油機壓力與供油能力：系統必須有足夠的壓力及吐出能力，才能滿足所有支路需求。
- 管路長度與內徑：長管、細管、彎頭及多個接頭都可能增加壓力損失。
- 潤滑介質黏度與溫度：油品在溫度變化下黏度不同，會改變實際流量；黃油還須確認稠度與可泵送性。
- 潤滑點背壓：不同零件、密封及出口條件造成的阻力差異，可能改變流量比例。
- 清潔度與管路狀態：污染、氣泡、堵塞或滲漏均可能造成單點潤滑不足。
直通式分配器的兩種主要流量控制方式
1. 外接比例接頭／計量接頭：A、AE、AE 黃油型、BB 型

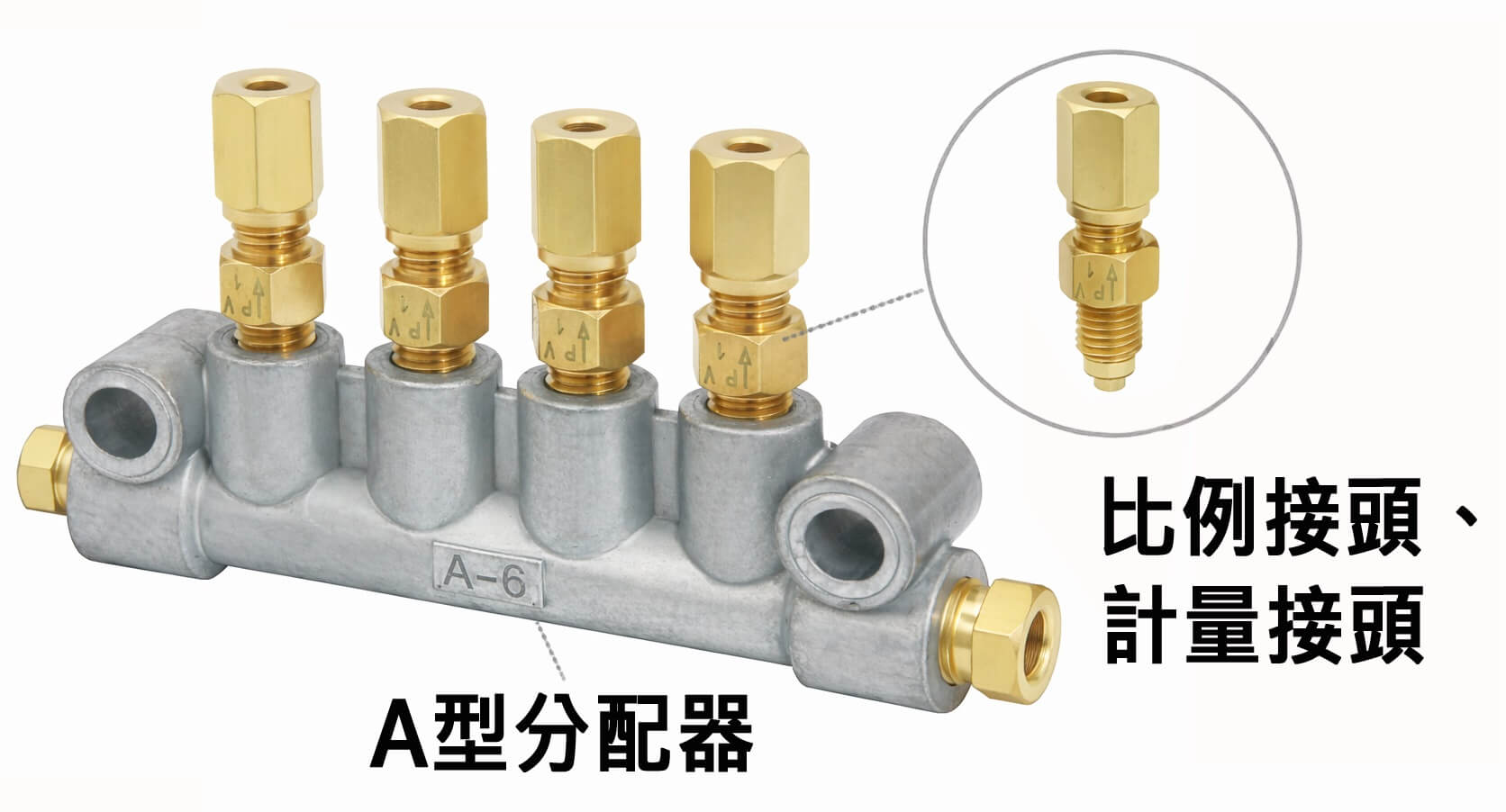

圖 2｜A 型分配器搭配比例接頭／計量接頭
A、AE、AE 黃油上下單孔及 BB 型屬於以本體分流為主的配置。系統可依實際接頭及潤滑介質，選用相容的比例接頭或計量接頭來建立支路流阻。這種方式有利於在設計階段依不同潤滑點需求安排相對供油比例。
比例接頭的流量級數代表特定條件下的相對流量特性，不等於每次潤滑循環固定排出的 cc 數；不同接頭系列的流量級數也不應直接互相比較。應以該系列技術資料及現場流量測試為準。
2. 內建可調式節流：B、CB、AB、BS 型

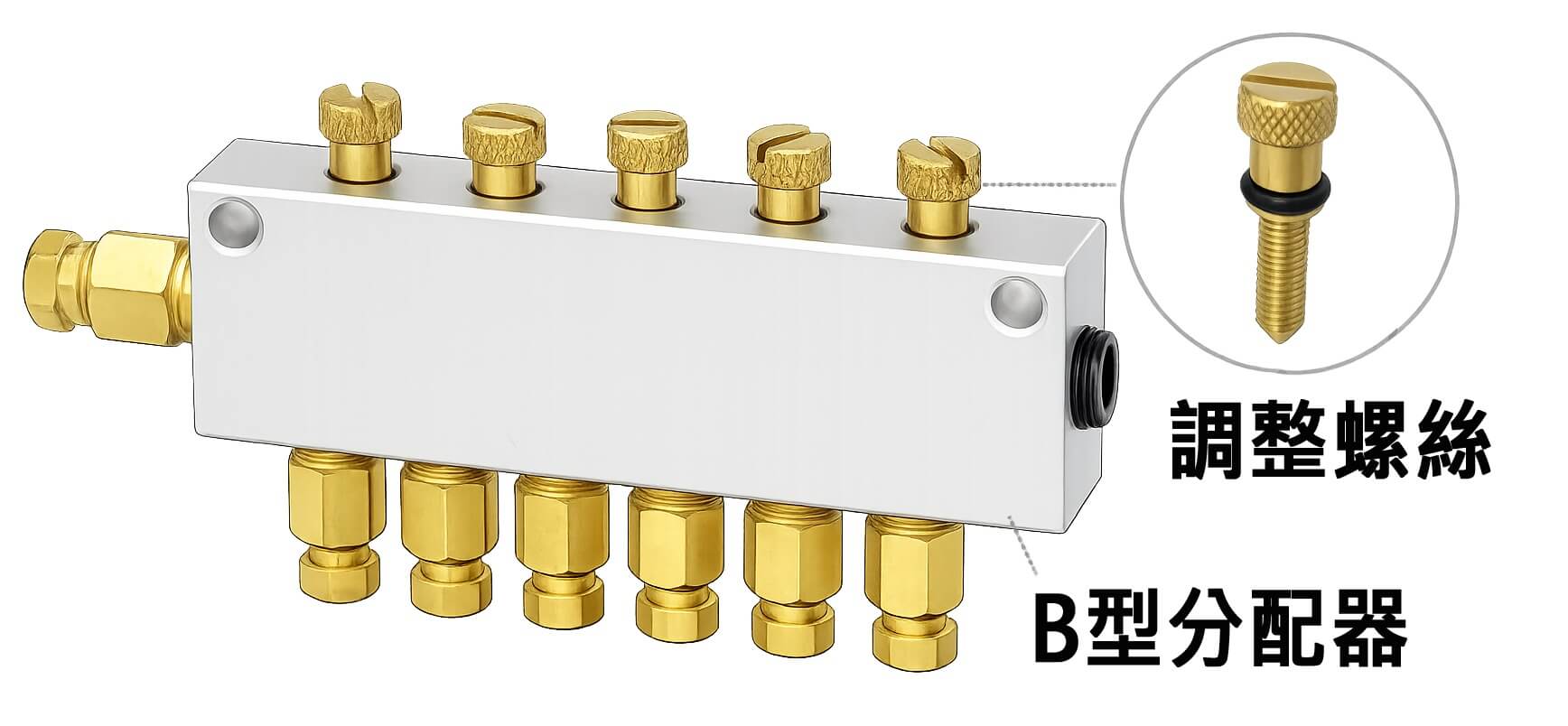

圖 3｜B 型可調式分配器
B、CB、AB 型具備可調整流量的節流結構，可依分支需求在安裝或試車階段進行調整；CB 型亦有防震螺帽的產品設計。BS 型為透明可調式分配器，適合有流量觀察及調整需求的應用，尤其需依實際型號確認工作壓力、油品與流量範圍。
注意：調整式節流並非活塞式定量計量。即使調整旋鈕位置固定，流量仍可能隨壓差、溫度與黏度改變。能看見分配器內有流動，也不代表每個下游潤滑點的實際給油量均已受到確認。
直通式分配器適用於哪些設備？
在選型與壓力、油品條件相符的前提下，常見應用包括：
- CNC 加工中心與車床：線性滑軌、滑道、滾珠螺桿及其他適合抵抗式供油的部位。
- 銑床、磨床及木工機械：多個潤滑點的集中供油，減少單點手動保養作業。
- 自動化與包裝設備：以多支路配管供應線性模組、軸承或傳動機構。
- 印刷、輸送及一般工業設備：在油品、供油方式及需求量適合時，簡化配管與維護。
- 循環潤滑的部分配置：直通式分流或 BS 類型亦可能用於相容的循環供油設備，但必須依實際流量及回油設計選擇，不能直接套用一般間歇式抵抗潤滑的選型條件。
對瞬間供油壓力變化較敏感的精密機構，也可評估抵抗式供油的平順性；但是否適合，仍須由機台設計者驗證潤滑需求、供油壓力與加工精度。
如何選擇直通式分配器？七項工程檢查
- 確認潤滑系統形式：是間歇式抵抗供油、連續供油，還是循環潤滑？先決定系統架構，再選分配器。
- 計算潤滑點數與需求：列出各點位置、建議供油量、供油頻率及機械零件製造商的潤滑要求。
- 選擇固定或可調式節流：需求已確定、希望以接頭設定比例，可考慮 A／AE／BB 系列；需現場微調，可評估 B／CB／AB；需觀察流動狀態可評估 BS。
- 核對注油機的壓力與總吐出量：必須涵蓋所有分支，並確認最遠端及最高背壓潤滑點仍能正常供油。
- 確認油品與使用條件：對照潤滑油黏度（cSt）、黃油 NLGI 稠度、工作溫度及分配器、接頭、注油機的個別規格。
- 核對進出油口、螺紋與管徑：確認 Ø4／Ø6／Ø8 等管路規格與 M8×P1.0、M10×P1.0、PT 等實際接頭相容；管徑標示與本體螺紋不能視為同一規格。
- 進行試車與維護規劃：排除空氣、檢查是否漏油或堵塞，並在設備實際工作溫度下確認每點供油情況；必要時加裝壓力或流量監控。
簡易選型情境：若機台有多個潤滑點，而且各點需求比例不同，可先選擇適當出油口數的 A／AE 型分配器，搭配不同流量級數的相容比例接頭，再實測校正。若現場需反覆微調供油狀態，則可優先評估 B／CB／AB 型。最終選擇不應只看分配器外型或出油口數。
彰化振榮直通式分配器系列與規格

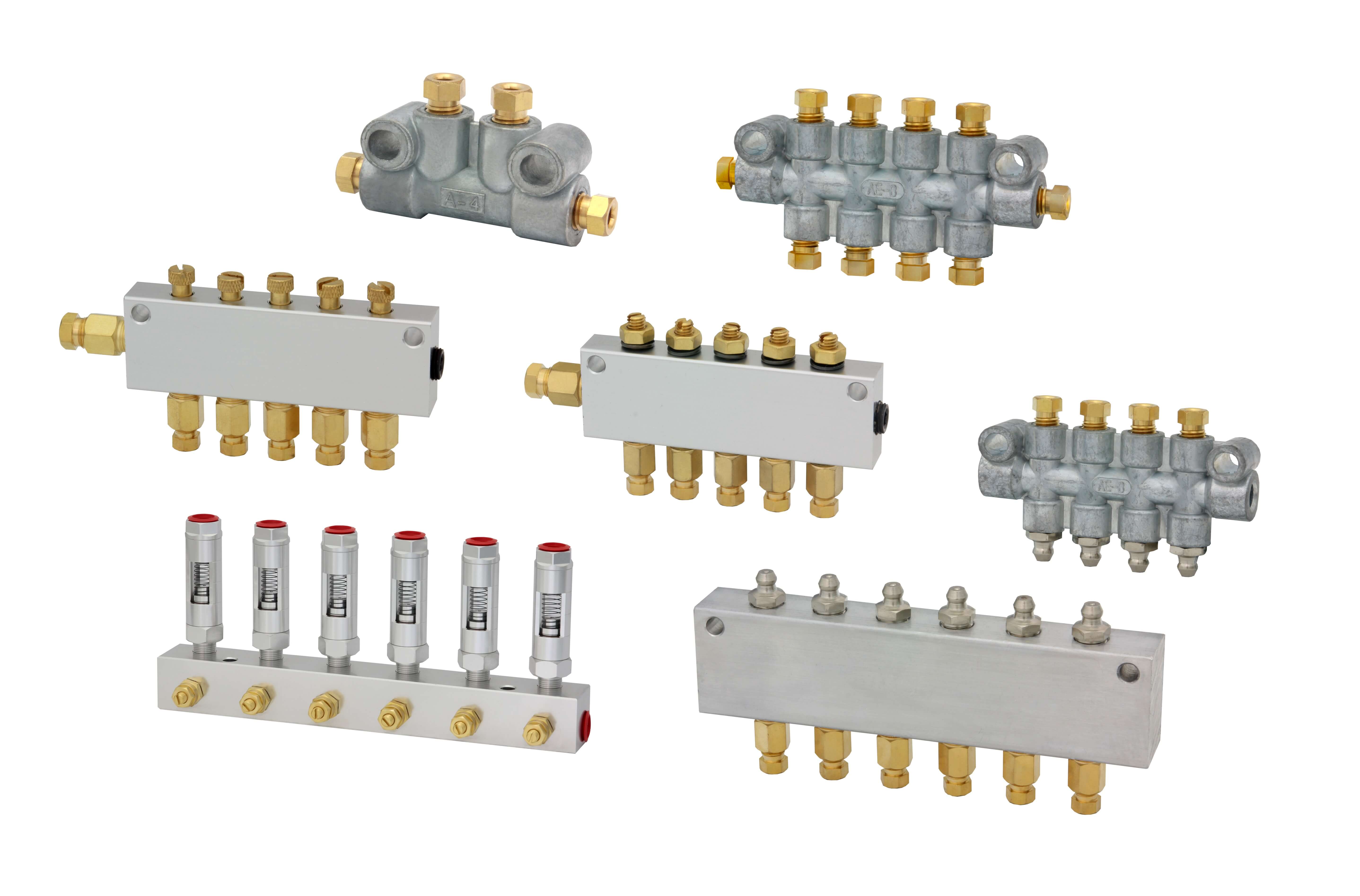

圖 4｜彰化振榮直通式分配器產品系列
下表依本篇原始產品資料彙整；管接頭配置、螺紋、工作壓力、油品及特殊型號請以最新產品尺寸圖和規格書確認。
| 型號 | 出油口數 | 入油口 | 出油口 | 介質（依原稿） | 選型特點 |
|---|---|---|---|---|---|
| A 型 | 3–11 | Ø4／Ø6 | Ø4／Ø6 | 機油／黃油 | 開放式分流，搭配相容比例或計量接頭 |
| AE 型 | 5／7／9／11／13 | Ø4／Ø6 | Ø4 | 機油／黃油 | 多出口配置，搭配外接節流元件 |
| B 型 | 2–12 | Ø4／Ø6 | Ø4／Ø6 | 機油／黃油 | 可調整支路流量 |
| CB 型 | 2–12 | Ø4／Ø6 | Ø4／Ø6 | 機油／黃油 | 可調節流，防震螺帽設計 |
| AB 型 | 2–8 | Ø6／Ø8 | Ø6／Ø8 | 機油／黃油 | 較大管徑配置、可調節流 |
| AE 黃油上下單孔型 | 2–6 | 黃油嘴 | Ø4 | 黃油 | 黃油用平行出油配置 |
| BB 型 | 2–8 或 10 | 黃油嘴 | Ø4／Ø6 | 黃油 | 黃油用平行出油配置 |
| BS 型 | 1–6 | PT3/8（依附件） | PT3/8（依附件） | 機油 | 透明可觀察、部分型號可調流量 |
規格補充：原稿參考對應為 Ø4＝M8×P1.0、Ø6＝M10×P1.0、Ø8＝M14×P1.5；此處為常見搭配規格，不能取代各型號的正式尺寸圖。BS 系列有單口與多口、可調與不可調等版本，應依實際子型號核對。黃油系統亦須確認注油機、接頭與分配器的整體適用 NLGI 範圍。
直通式、容積式與遞進式分配器怎麼選？
| 比較項目 | 直通式／抵抗式 | 容積式／活塞式 | 遞進式 |
|---|---|---|---|
| 主要原理 | 共同供油通道分流，依支路流阻分配 | 活塞計量每次完整循環的名目排量 | 活塞依固定順序分配潤滑介質 |
| 各點供油量 | 受壓差、黏度與配管影響較大 | 在符合工作條件下具較佳重複性 | 依分配器結構與循環次數計算 |
| 典型選擇重點 | 配管簡潔、成本及平順供油 | 每點需明確、可重複的供油量 | 需要循序分配及循環監控 |
| 監測考量 | 主線壓力／液位為主；可加裝流量監控 | 主線壓力及選配動作指示／感測 | 可使用循環指示或感測元件 |
這三種方式沒有絕對優劣。若設備要求每次循環有明確排量，可評估容積式系統；若需確認遞進式分配器循環是否完成，可評估遞進式系統；若需求重點是多點分流、配管簡單且供油量可透過流阻合理調配，直通式分配器是具成本效益的方案。
常見問題 FAQ
Q1. Manifold Block 與 Distributor 是同一種產品嗎？
Manifold Block 強調多出口的分流塊結構，Distributor 是較廣義的分配器名稱。彰化振榮的直通式分配器可稱為 Manifold Blocks 或 Manifold Distributors；但市場上的 Distributor 也可能指容積式或遞進式裝置，選購時應確認內部作動原理。
Q2. 直通式分配器可以直接控制每個潤滑點的油量嗎？
分配器本體主要負責分流。實際供油量須透過相容的內建節流結構、比例接頭或計量接頭調整，並同時考慮注油機壓力、油品與管路阻力。它不能像活塞式容積分配器一樣，保證每次循環固定 cc 數。
Q3. 比例接頭與計量接頭有什麼差別？
兩者皆可用於抵抗式供油的流量控制，但實際內部結構、逆止設計、適用油品與流量級數會因系列而不同，不應僅依名稱判斷是否可以互換。請以各系列規格表選配。
Q4. 為什麼同一個分配器的不同出口會供油不均？
可能原因包括節流設定不同、管長與管徑差異、末端背壓、潤滑介質黏度變化、主管路供壓不足、管路混入空氣、漏油或局部堵塞。建議先確認注油機輸出，再逐支路檢查及實測。
Q5. 直通式分配器可以使用黃油嗎？
部分型號可用於黃油，但必須同時確認注油機的推送能力、黃油 NLGI 稠度、分配器流道、比例接頭及管路壓損。不能因產品本體標示可用黃油，就推定所有黃油稠度及長距離配管均可適用。
Q6. 可調式分配器是否一定比固定式更精準？
不一定。可調式便於現場微調；固定式搭配適當流量級數的接頭則有利於標準化配管。兩者都需在實際使用條件下確認流量，且均不等同於容積式定量計量。
Q7. 如何知道每個潤滑點都有正常供油？
油箱液位及主管路壓力監測可作為基礎，但不能單憑主線有壓力就證明每個潤滑點均已獲得足夠油量。可依設備重要性增加支路流量確認、現場檢查或採用具動作監控的其他分配方式。
結論：從整體系統選擇合適的直通式分配器
直通式分配器的價值不在於「自動將油量平均分成數份」，而是以簡潔的多出口結構，配合適當節流元件與管路設計，建立可管理的多點集中供油系統。正確選型須同時考慮潤滑點需求、注油機能力、介質黏度、環境溫度及支路流阻，並以實際運轉測試確認給油情況。
彰化振榮（CHEN YING）提供 A、AE、B、CB、AB、AE 黃油型、BB 與 BS 等系列直通式分配器。若您正在規劃 CNC 工具機或工業設備的集中潤滑系統，歡迎提供潤滑點數、使用油品、管路尺寸、所需流量及設備運轉條件，透過 聯絡我們 由我們協助評估合適的分配器及注油機搭配方案。
