• CEN25 標準品

CEN25 立式油霧式電動注油機-PLC

  • 非定量給油
  • 由PLC控制

※ 以下請選擇您要詢問的產品規格：

*型號
*油箱容量
*電壓
*馬達輸出功率
*出油口徑
特殊要求
其他備註
    1. 由二口二位電磁閥控制風壓，依電磁閥的位置分為橫式的CEN24及立式的CEN25。
    2. 動作及間歇時間由PLC控制。
    3. 附壓力錶，可檢測動作壓力。
    4. 附浮動開關，可檢測油位並自動發出訊號。
    5. 附調壓閥，可依需求調整管路壓力，順時針旋轉增加出油量；逆時針旋轉減少出油量。
    6. 附氣壓調整閥，可依需求調整氣壓，提升霧化效果。
    7. 當關閉注油機電源時，可同時關閉氣壓及輸出電源。
    8. 具冷卻、潤滑及除屑的功能，可減少機械磨損，延長使用壽命。
    9. 建議一台注油機對應一個潤滑點，油霧混合效果最佳，且不會有油量不均的問題。
    10. 浮動開關接點說明請參閱浮動、浮動開關之特點。

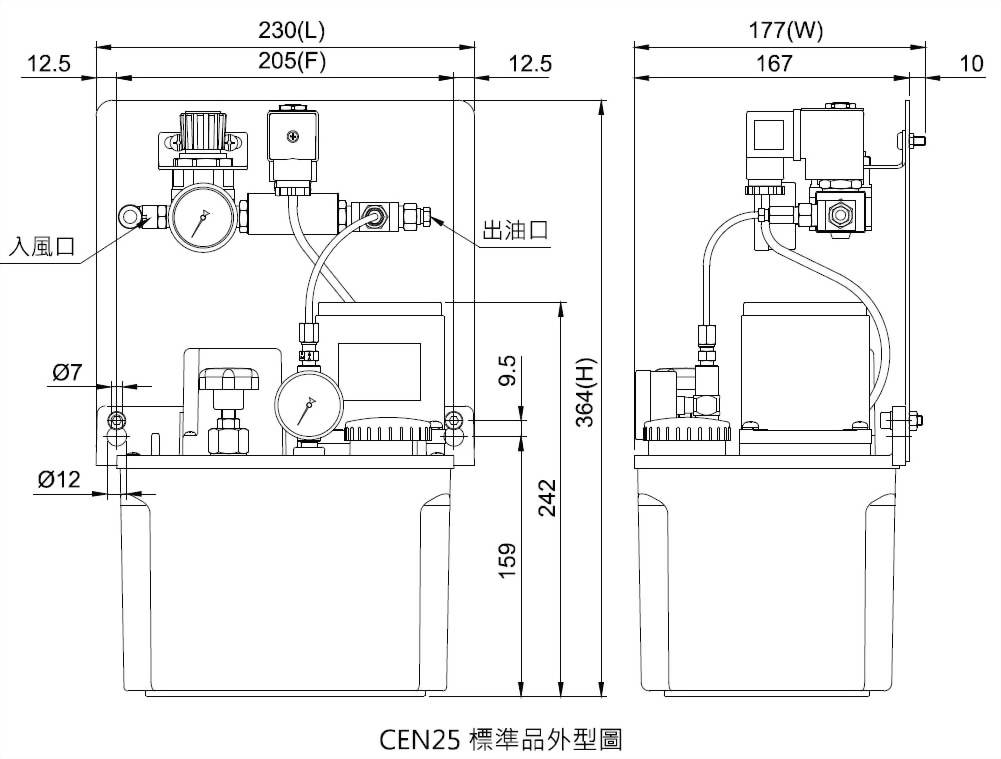

cen25 外型圖

◆ 外型尺寸

油箱容量 油箱材質 長 L (mm) 寬 W (mm) 高 H (mm) 固定孔距 F (mm) 重量 (kg)
3L 樹脂 230 177 364 205 6.36
4L 樹脂 275 177 377 250 6.90

◆ 規格表

馬達輸出功率 25W
電壓 110V 220V
電流 0.6A 0.3A
最大吐出量 200cc/min
最大吐出壓 15kgf/c㎡
頻率 50Hz,60Hz共用
出油口徑 Ø4,  Ø6
浮動開關 NC接點 (可改為NO接點)
適用油品黏度 32~68 cSt@40oC (特殊油品黏度請洽客服)

◆ 配線圖

單相電壓 M    ：  馬達

Power：電源

WS  ：  浮動開關

cen24.cen25 Wiring Diagram


◆ 訂購代碼

型號 油箱容量 (材質) 電壓 馬達輸出功率 出油口徑 特殊要求
CEN25 立式 03 C 25 3 ※
03 3L (樹脂) A 110V 25 25W 2 Ø4 (附壓力錶) SO 浮動開關改為NO接點
04 4L (樹脂) C 220V 3 Ø6 (附壓力錶)
