• PNB 標準品

PNB 脫壓式氣動注油機

  • 定量給油
  • 氣動控制

※ 以下請選擇您要詢問的產品規格：

*型號
*油箱容量
*出油口徑
*入風口徑
特殊要求
其他備註
    1. 由電磁閥控制之氣壓驅動，輸出壓力由輸入氣壓控制。
    2. 間歇式給油，免輸入電源及電子箱，結構簡單不易損壞。
    3. 建議使用4~8kgf/c㎡的氣壓，並將電磁閥的ON/OFF時間設定於5秒以上，以正常出油。
    4. 需搭配容積式分配器使用，達到定量給油的效果。
    5. 附壓力錶，可檢測動作壓力。
    6. 附浮動開關，可檢測油位並自動發出訊號。
    7. 可加裝8kgf/c㎡的壓力開關於出油口處，以檢測油路有無破損。
    8. 可加裝磁石迴油濾油網及油箱隔板，過濾由迴油口流入油箱內的潤滑油。(a) 3L以上油箱的款式可加裝磁石迴油濾油網。(b) 3L、4L樹脂及8L鈑金油箱的款式可加裝油箱隔板。
    9. 浮動開關接點說明請參閱浮動、浮動開關之特點。
    10. 壓力開關接點說明請參閱薄膜式壓力開關之特點。

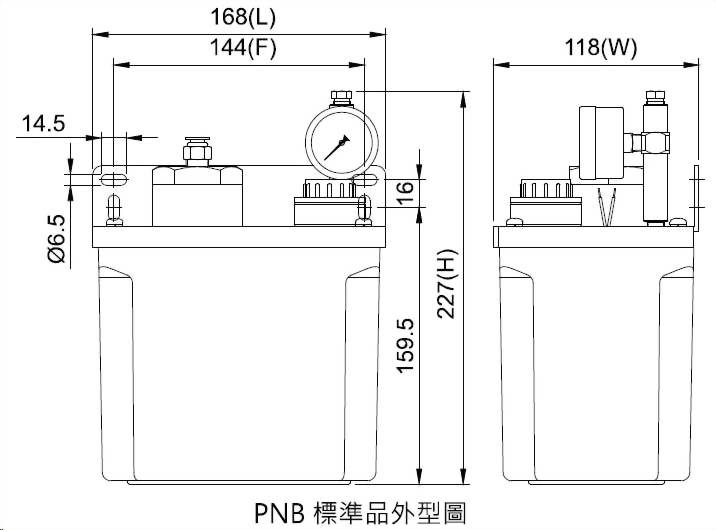

PNB外型圖


◆ 外型尺寸

油箱容量 油箱材質 長 L (mm) 寬 W (mm) 高 H (mm) 固定孔距 F (mm) 重量 (kg)
2L 樹脂 168 118 227 144 2.27
2L 鋁合金 217 150 212 95x200 3.07
3L 樹脂 231 166 222 205 2.86
4L 樹脂 277 160 236 250 2.68
4L 鋁合金 297 170 232 95x280 4.14
8L 鈑金 355 201 252 95x338 7.24

◆ 規格表

輸入氣壓 (kgf/c㎡) 4 5 6 7 8
輸出壓力 (kgf/c㎡) 14 18 23 28 33
吐出量 8cc/次
入風口徑 Ø4 , Ø6 (使用外牙PT1/4的風管快速接頭)
出油口徑 Ø4 , Ø6
浮動開關 NC接點 (可改為NO接點)
壓力開關 選配 (NC或NO接點)
適用油品黏度 10~220 cSt@40℃ (特殊油品黏度請洽客服)

◆ 訂購代碼

型號 油箱容量(材質) 出油口徑 入風口徑 特殊要求
PNB 01 3 0 ※
01 2L (樹脂) 0 Ø4 0 Ø4 C 加裝磁石迴油濾油網(僅適用3L以上油箱)
02 2L (鋁合金) 1 Ø6 1 Ø6 D 加裝油箱隔板(僅適用3L,4L樹脂油箱及8L鈑金油箱)
03 3L (樹脂) 2 Ø4 (附壓力錶) PC 加裝壓力開關,NC接點
04 4L (樹脂) 3 Ø6 (附壓力錶) PO 加裝壓力開關,NO接點
05 4L (鋁合金) SO 浮動開關改為NO接點
08 8L (鈑金)
