CLST冷卻式迴油電動注油機-PLC或連續給油
- 非定量給油
-
由PLC控制
- 附高效率風冷卻器，可將潤滑油的溫度冷卻至約室溫+10℃。
- 附迴油裝置，潤滑油可循環使用，節省油量消耗。
- 迴油口附磁石濾油網，能阻擋鐵屑等雜質進入油箱，確保循環潤滑油的清潔。
- 可由PLC控制動作與間歇時間，亦可不由PLC控制，長時間連續運轉。
- 採用特殊合金鋼的擺線式給油泵浦搭配1/4HP馬達，具輸出壓力穩定、無噪音、使用壽命長的優點。
- 附調壓閥，可依需求調整吐出壓力。
- 附浮動開關，可檢測油位並自動發出訊號。
- 本機安裝及配管完成後，須先以連續強制給油的方式注油，待油管飽滿後再開始使用。
- 浮動開關接點說明請參閱浮動、浮動開關之特點。

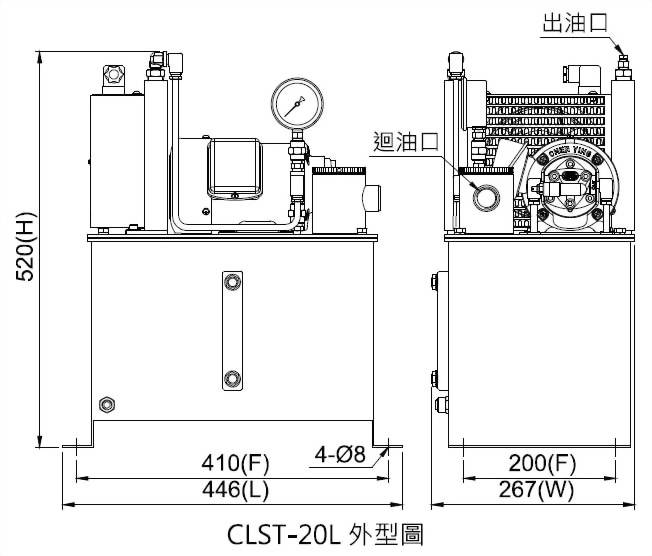

◆ 外型尺寸
油箱容量
油箱材質
長 L (mm)
寬 W (mm)
高 H (mm)
固定孔距 F (mm)
重量 (kg)
20L
鈑金
446
267
520
410x200
23.7
36L
鈑金
410
353
655
300x215
35.7
64L
鈑金
560
480
655
450x300
48.6
◆ 規格表
馬達馬力
1/4HP
馬達極數
4P
電壓
單相110V,
單相220V, 三相電壓
給油泵浦
CYP-10A
CYP-11A
CYP-12A
CYP-13A
最大吐出量
1.1~1.4
L/min
2.2~2.7
L/min
3.7~4.5
L/min
6.5~7.9
L/min
最大吐出壓
5kgf/c㎡
出油口徑
Ø4, Ø6
迴油口徑
PT1/2, PT3/4
浮動開關
NC接點 (可改為NO接點)
適用油品黏度
32~68 cSt@40℃ (特殊油品黏度請洽客服)
◆ 訂購代碼
型號
油箱容量(材質)
給油泵浦
電壓
馬達馬力
出油口徑 (PT3/8)
迴油口徑
特殊要求
CLST
20
10
D
1
3
B
※
20
20L
(鈑金)
10
CYP-10A
A
單相110V
1
1/4HP
2
Ø4 (附壓力錶)
A
PT1/2
SO
浮動開關改為NO接點
30
30L
(鈑金)
11
CYP-11A
C
單相220V
3
Ø6 (附壓力錶)
B
PT3/4
36
36L
(鈑金)
12
CYP-12A
D
三相220/380V
40
40L
(鈑金)
13
CYP-13A
E
三相220/440V
60
60L
(鈑金)
F
三相208/415V
64
64L
(鈑金)
G
三相230/460V
77
77L
(鈑金)
H
三相240/480V
100
100L
(鈑金)
M
三相220V
130
130L
(鈑金)
N
三相380V
150
150L
(鈑金)
X
特殊電壓
204
204L
(鈑金)
※電壓代碼D至H為三相雙電壓，出廠標準配線低電壓，若需配線高電壓，訂購時請告知。
◆給油泵浦型號規格請參閱如下
◆規格表與外型尺寸
| 型號 | 適用迴油轉速(min-1) | 適用迴轉速之吐出量(L/min) | A(mm) | B(mm) | C(mm) | D 口徑 | 最高壓力 | 適用油品黏度 | 適用溫度範圍 | 淨重(g) |
| CYP-10A | 1420~1720 | 1.1~1.4 | 60.5 | 41 | 12 | PT1/8 | 5 kgf/cm2 | 32~68 cSt@40℃ | 0~90℃ | 616 |
| CYP-11A-1 | 1420~1720 | 2.2~2.7 | 64.5 | 45 | 12 | PT1/8 | 665 | |||
| CYP-11A-2 | 1420~1720 | 2.2~2.7 | 64.5 | 45 | 12 | PT1/4 | 664 | |||
| CYP-12A | 1420~1720 | 3.7~4.5 | 70.5 | 51 | 12 | PT1/4 | 751 | |||
| CYP-12L | 450~1200 | 1.1~3.0 | 62.5 | 43 | 11 | PT1/4 | 650 | |||
| CYP-13A | 1420~1720 | 6.5~7.9 | 82.5 | 63 | 15 | PT3/8 | 924 |
※給油泵浦如需加裝調壓閥，請於型號後方加註AV，例如：CYP-11A-1-AV即表示訂購一組CYP-11A-1加裝CYP-AV。
※加裝調壓閥後，重量增加110g。
