• CEVB-03-25W(加裝強制給油鍵、指示燈)
  • CEVB-04-25W(加裝強制給油鍵、指示燈)
  • CEVB-08-60W(加裝強制給油鍵、指示燈)

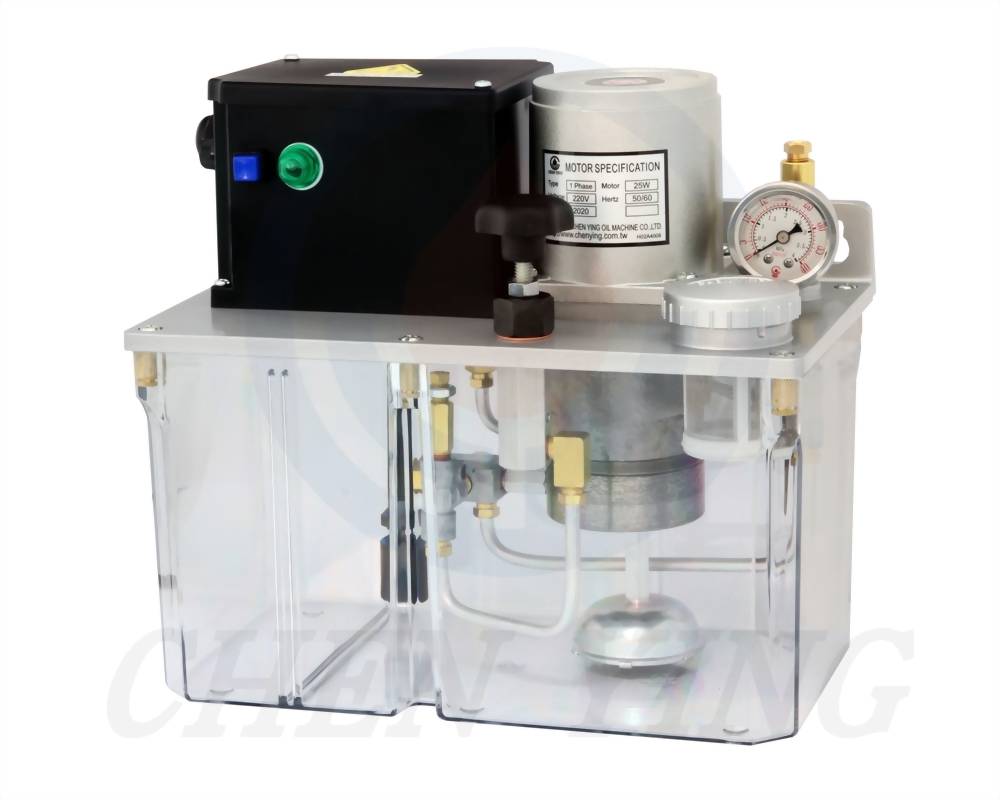

CEVB 脫壓式電動注油機-PLC

  • 定量給油
  • 由PLC控制

※ 以下請選擇您要詢問的產品規格：

*型號
*油箱容量
*電壓
*馬達輸出功率
*出油口徑
特殊要求
其他備註
    1. 動作及間歇時間由PLC控制。
    2. 需搭配容積式分配器使用，達到定量給油的效果。
    3. 附壓力錶，可檢測動作壓力。
    4. 附8kgf/c㎡的壓力開關，可檢測油路有無破損。
    5. 附浮動開關，可檢測油位並自動發出訊號。
    6. 附調壓閥，可依需求調整壓力。
    7. 採用特殊合金鋼的齒輪泵浦搭配感應式馬達，能穩定輸出壓力，確保潤滑油穩定供應至各潤滑點，且無噪音、使用壽命長，可符合一般大型機械之使用需求。
    8. 可加裝強制給油鍵，以手動強制給油；也可加裝指示燈，在PLC控制給油及手動強制給油時會亮燈。
    9. 浮動開關接點說明請參閱浮動、浮動開關之特點。
    10. 壓力開關接點說明請參閱薄膜式壓力開關之特點。

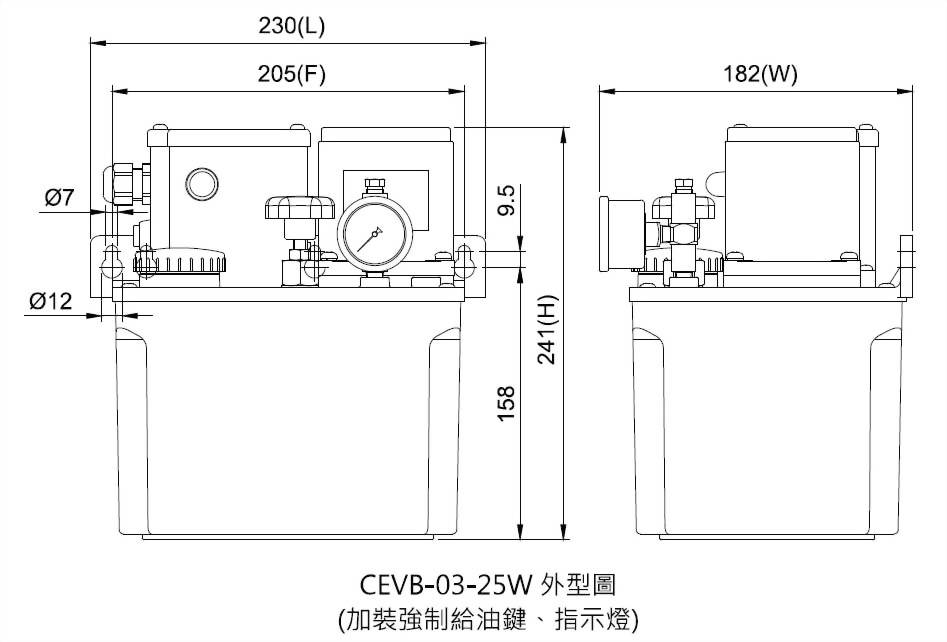

cevb 外型圖

◆ 外型尺寸

馬達輸出功率 油箱容量 油箱材質 長 L (mm) 寬 W (mm) 高 H (mm) 固定孔距 F (mm) 重量(kg)
25W 3L 樹脂 230 182 241 205 4.89
4L 樹脂 288 162 252 250 5.37
4L 鋁合金 297 170 250 95x280 6.25
8L 鈑金 355 201 273 95x338 9.52
60W 4L 鋁合金 297 175 310 95x280 7.87
8L 鈑金 355 201 332 95x338 11.35

◆ 規格表

馬達輸出功率 25W 60W
電壓 單相110V 單相220V 三相電壓 單相110V 單相220V 三相電壓
電流 0.6A 0.3A 0.3A 1.2A 0.6A 0.6A
最大吐出量 250cc/min 500cc/min
最大吐出壓 20kgf/c㎡ 30kgf/c㎡
頻率 50Hz, 60Hz共用
出油口徑 Ø4 , Ø6
浮動開關 NC接點 (可改為NO接點)
壓力開關 NC接點 (可改為NO接點)
適用油品黏度 32~68 cSt@40℃ (特殊油品黏度請洽客服)

◆ 配線圖

單相電壓 三相電壓 M：馬達
GND：接地
Power：電源
 DS：壓力開關
 ＷS：浮動開關

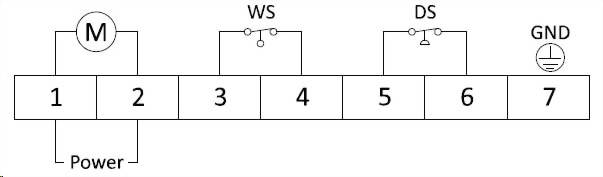

cevb 單相電壓配線圖 cevb 三相電壓配線圖

※加裝強制給油鍵及指示燈的款式，請依照CEVB注油機內之特殊配線圖配線。
 ※三相電壓配線時，請注意馬達轉向是否為逆向(馬達軸心以紅點標示)。若馬達轉向錯誤，請將任兩條電源線交換位置，重新配線即可。


◆ 訂購代碼

型號 油箱容量(材質) 電壓 馬達輸出功率 出油口徑 特殊要求
CEVB 03 C 25 3 ※
03 3L (樹脂) A 單相110V 25 25W 0 Ø4  F 加裝強制給油鍵
04 4L (樹脂) C 單相220V 60 60W (僅適用4L以上金屬油箱) 1 Ø6 L 加裝指示燈
05 4L (鋁合金) D 三相220/380V 90 90W (僅適用4L以上金屬油箱) 2 Ø4 (附壓力錶) PO 壓力開關改為NO接點
08 8L (鈑金) E 三相220/440V 3 Ø6 (附壓力錶) SO 浮動開關改為NO接點
20 20L (鈑金) F 三相208/415V
G 三相230/460V
H 三相240/480V
M 三相220V
N 三相380V
X 特殊電壓

※電壓代碼D至H為三相雙電壓，出廠標準配線低電壓，若需配線高電壓，訂購時請告知。
