• CESG03 標準品

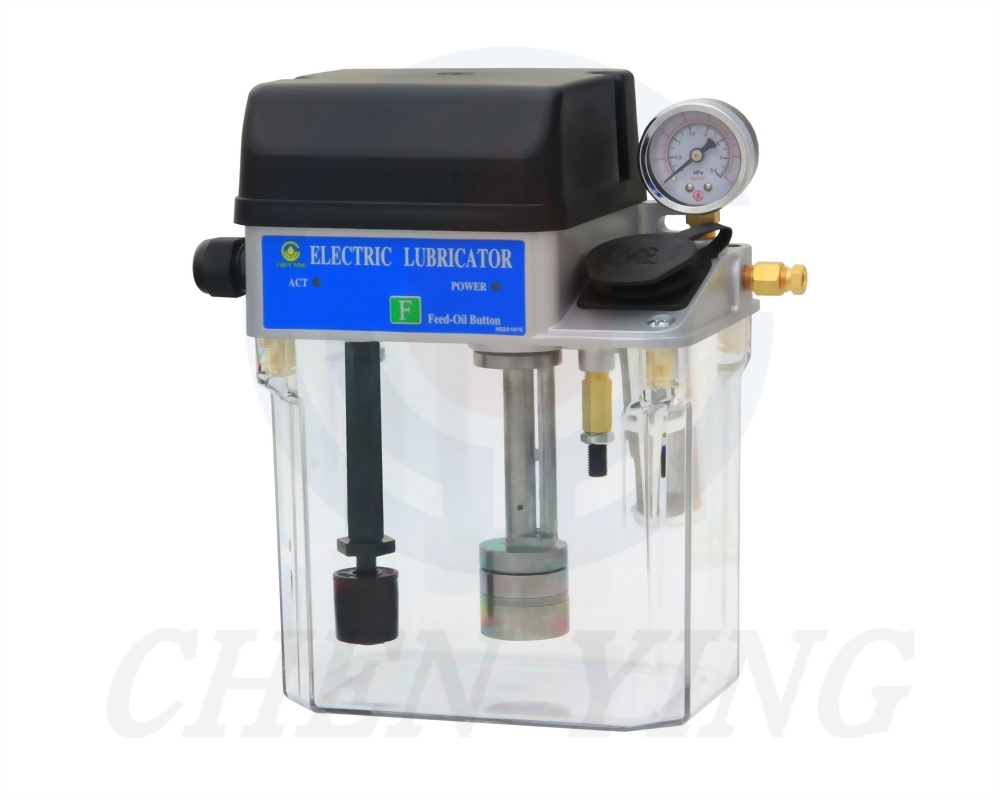

CESG03脫壓式電動注油機-PLC

  • 定量給油
  • 由PLC控制

※ 以下請選擇您要詢問的產品規格：

*型號
*油箱容量
*電壓
*出油口徑
特殊要求
其他備註
    1. 動作及間歇時間由PLC控制。
    2. 需搭配容積式分配器使用，達到定量給油的效果。
    3. 附壓力錶，可檢測動作壓力。
    4. 附浮動開關，可檢測油位並自動發出訊號。
    5. 附強制給油鍵(F鍵)，請勿持續按壓超過3分鐘，避免馬達過載。
    6. 附馬達溫控保護裝置，當溫度達100℃時將暫時停機約5分鐘。
    7. 可加裝8kgf/c㎡的壓力開關，以檢測油路有無破損。
    8. 浮動開關接點說明請參閱浮動、浮動開關之特點。
    9. 壓力開關接點說明請參閱薄膜式壓力開關之特點。

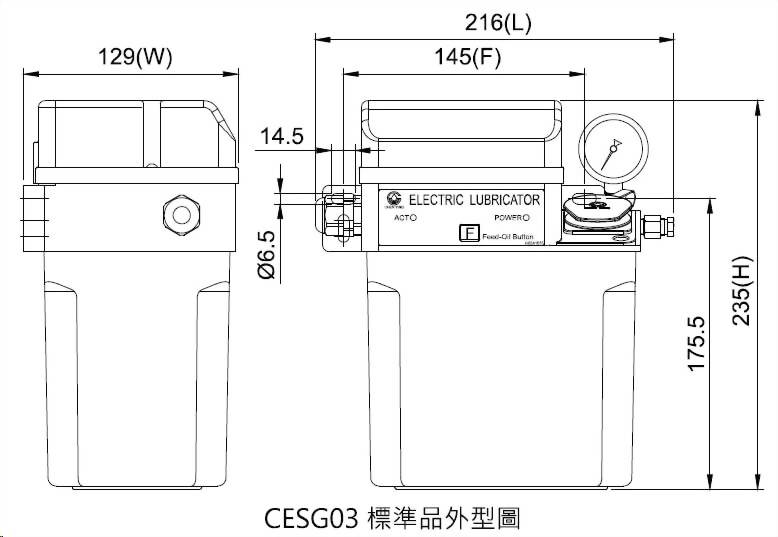

cesg03 外型圖


◆ 外型尺寸

油箱容量 油箱材質 長 L (mm) 寬 W (mm) 高 H (mm) 固定孔距 F (mm) 重量(kg)
2L 樹脂 216 129 235 145 2.71
2L 鋁合金 221 150 225 95x200 3.80
3L 樹脂 227 167 239 205 3.17
4L 樹脂 277 162 250 250 3.70
4L 鋁合金 297 170 244 95x280 4.61
8L 鈑金 355 201 261 95x338 7.26

◆ 規格表

馬達輸出功率 25±3W
電壓 110V 220V
電流 1.8A 0.9A
頻率 60Hz 50Hz, 60Hz
最大吐出量 130cc/min (亦可選擇260cc/min)
最大吐出壓 15kgf/c㎡
出油口徑 Ø4 , Ø6
浮動開關 NC接點 (可改為NO接點)
壓力開關 選配 (NC或NO接點)
適用油品黏度 32~68 cSt@40oC (特殊油品黏度請洽客服)

◆ 配線圖

cesg01 配線圖 width=
M：馬達
GND：接地
Power：電源
Fuse：保險絲
DS：壓力開關(選配)
WS：浮動開關
DK：強制給油鍵
Connect PLC：連接PLC


◆ 訂購代碼

型號 油箱容量(材質) 電壓 出油口徑 特殊要求
CESG03 01 C 3 ※
01 2L (樹脂) A 110V, 60Hz 0 Ø4 PC 加裝壓力開關,NC接點
02 2L (鋁合金) B 220V, 50Hz 1 Ø6 PO 加裝壓力開關,NO接點
03 3L (樹脂) C 220V, 60Hz 2 Ø4 (附壓力錶) SO 浮動開關改為NO接點
04 4L (樹脂) 3 Ø6 (附壓力錶) Z 最大吐出量260cc/min
05 4L (鋁合金)
08 8L (鈑金)
