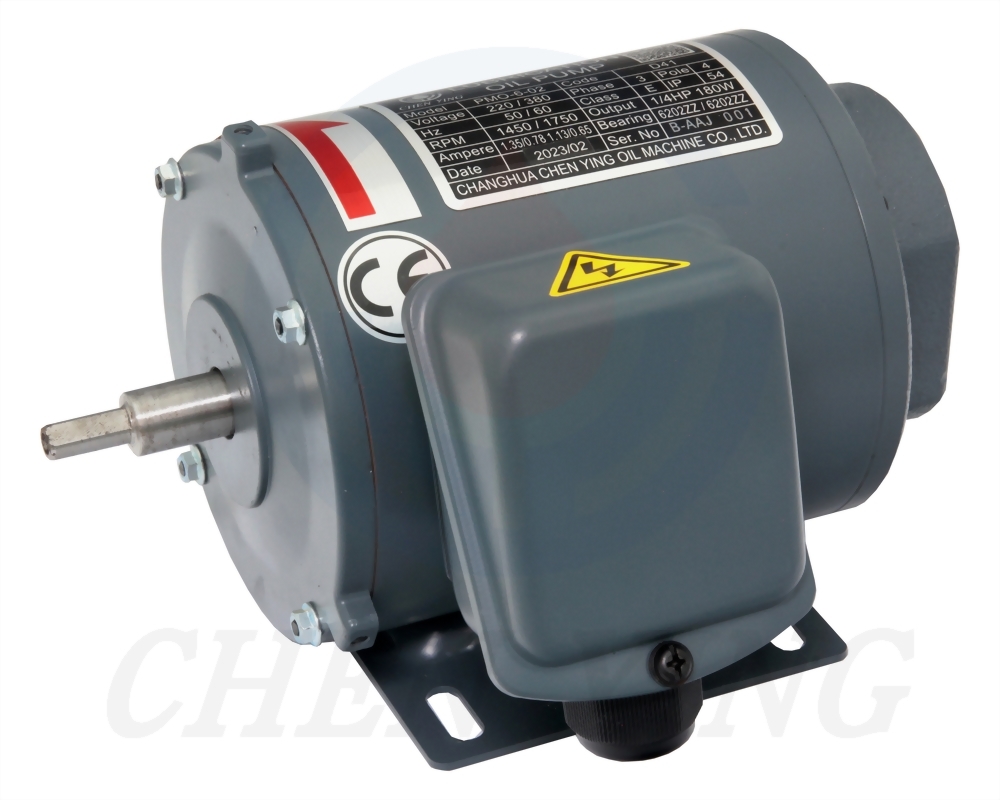

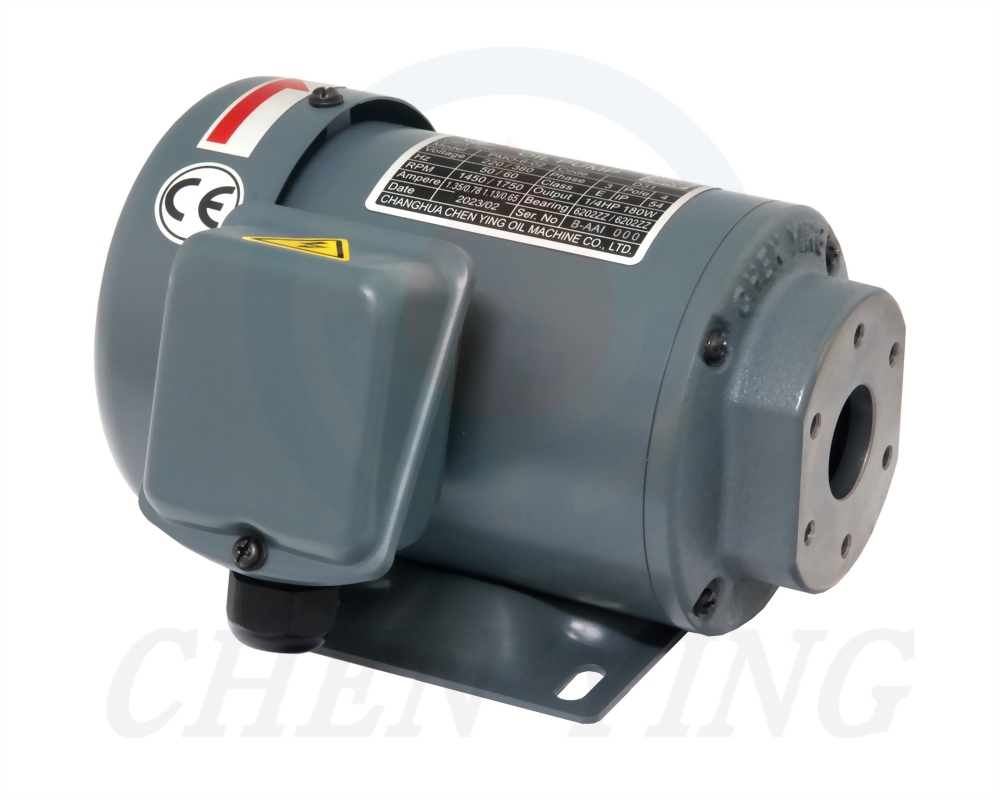

內縮式鐵殼臥式連軸馬達
- 此設計擁有台灣新型專利M596818號。

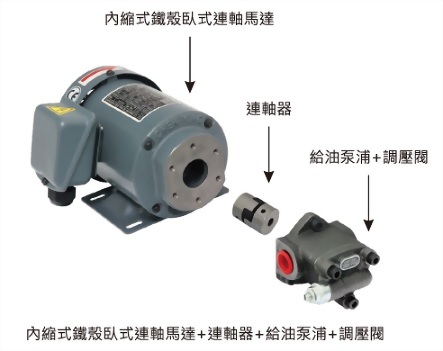

- 內縮式連軸馬達採用連軸器連接泵浦，大幅降低馬達軸心及泵浦軸心磨耗率。
- 連軸器消除了馬達及泵浦軸心偏差，降低了連軸馬達作動時的振幅。
- 內縮式連軸馬達組裝簡單，可視需求單獨更換馬達、連軸器或泵浦。
- 可搭配給油泵浦，依據流量差異可區分為CYP-10A、CYP-11A、CYP-12A、CYP-13A四種型式，並可加裝調壓閥，壓力調整範圍為0~5kgf/cm²。
- 可廣泛應用於潤滑或冷卻用途，如冷卻機、冷凍機械、各種專用機、工作母機、紡織機等。
◆ 優點

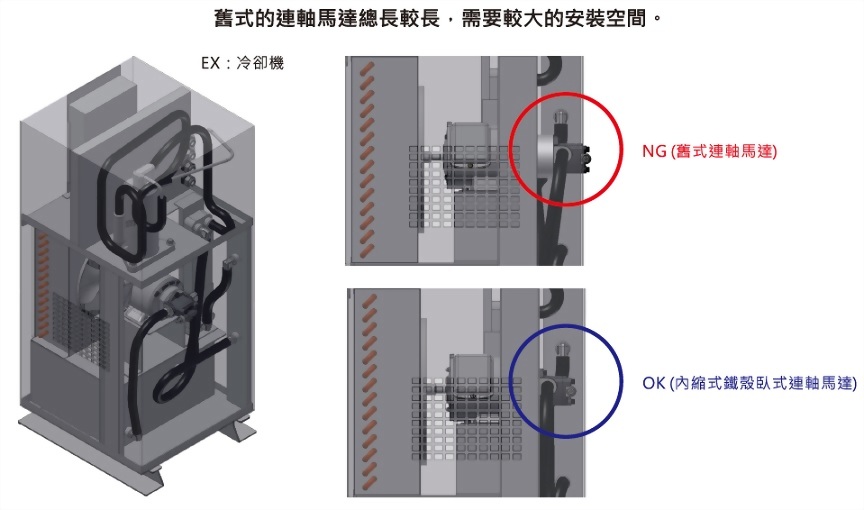

內縮式鐵殼臥式連軸馬達長度較舊式連軸馬達縮短約10%，並保有連軸馬達功能性，符合有空間限制安裝的需求。下圖以冷卻機為例，比起舊式連軸馬達，內縮式鐵殼臥式連軸馬達更適合裝在空間有限之處。
◆訂購代碼
※電壓代碼D為三相雙電壓，出廠標準配線低電壓，若需配線高電壓，訂購時請告知。
型號
馬達(HP)
電壓
類型
外殼
加裝給油泵浦(選配)
給油泵浦加裝調壓閥(選配)
PMO-6
02
D
3
1
※
※
02
1/4HP
D
三相220/380V
3
臥式，有風扇
1
鐵殼
10A
CYP-10A
AV
加裝調壓閥
X
特殊電壓
4
臥式，無風扇
11A-1
CYP-11A-1
11A-2
CYP-11A-2
12A
CYP-12A
12L
CYP-12L
13A
CYP-13A
◆ 給油泵浦型號規格請參見如下

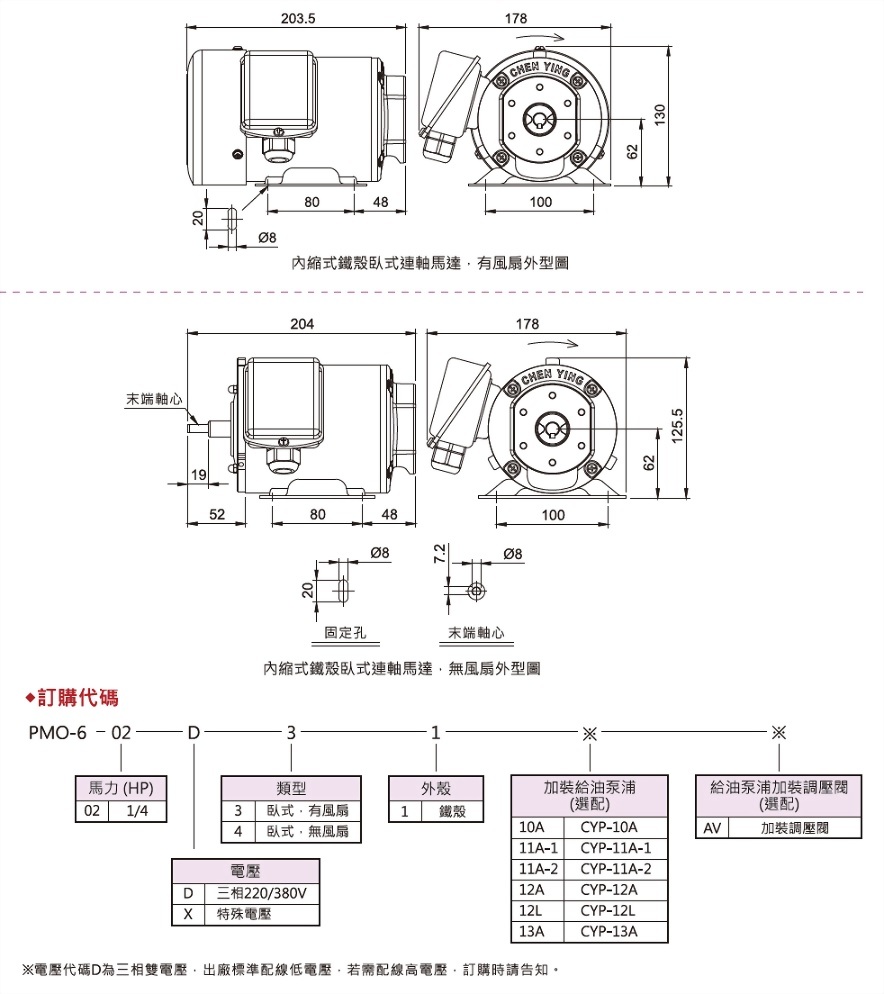

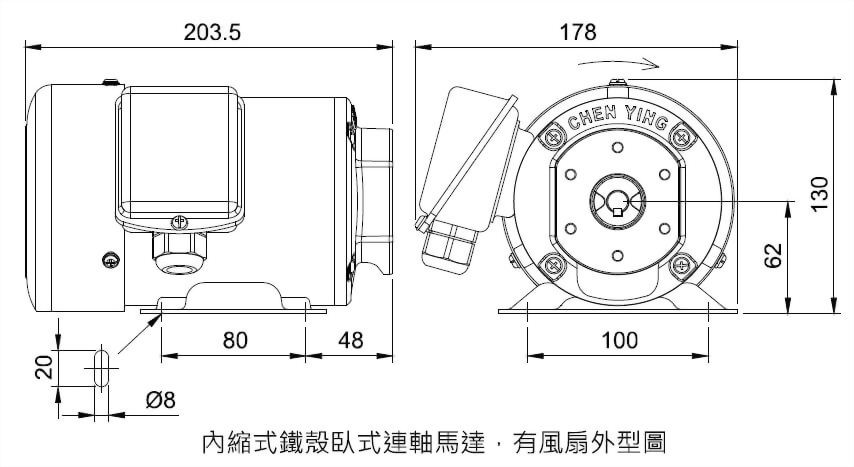

◆規格表與外型尺寸
| 型號 | 適用迴油轉速(min-1) | 適用迴轉速之吐出量(L/min) | A(mm) | B(mm) | C(mm) | D 口徑 | 最高壓力 | 適用油品黏度 | 適用溫度範圍 | 淨重(g) |
| CYP-10A | 1420~1720 | 1.1~1.4 | 60.5 | 41 | 12 | PT1/8 | 5 kgf/cm2 | 32~68 cSt@40℃ | 0~90℃ | 616 |
| CYP-11A-1 | 1420~1720 | 2.2~2.7 | 64.5 | 45 | 12 | PT1/8 | 665 | |||
| CYP-11A-2 | 1420~1720 | 2.2~2.7 | 64.5 | 45 | 12 | PT1/4 | 664 | |||
| CYP-12A | 1420~1720 | 3.7~4.5 | 70.5 | 51 | 12 | PT1/4 | 751 | |||
| CYP-12L | 450~1200 | 1.1~3.0 | 62.5 | 43 | 11 | PT1/4 | 650 | |||
| CYP-13A | 1420~1720 | 6.5~7.9 | 82.5 | 63 | 15 | PT3/8 | 924 |
※給油泵浦如需加裝調壓閥，請於型號後方加註AV，例如：CYP-11A-1-AV即表示訂購一組CYP-11A-1加裝CYP-AV。
※加裝調壓閥後，重量增加110g。
