容積式潤滑系統：活塞式分配器如何精確潤滑

活塞式分配器不只是單純地分配流量，它能在每個出口計量定量的潤滑油。這類裝置在國際上常被稱為體積型分配器、活塞式分配器或正向式噴嘴（PDIs），是集中潤滑系統中不可或缺的計量專家。它透過正位移活塞原理，為數控機床（CNC工具機）與各類工業設備提供定額油量，在壓力、潤滑劑及作動週期符合規格的條件下，可依分配器規格提供具重複性的定量供油，在確保機械順暢運轉的同時，避免潤滑不足或油品過耗。

依據內部結構設計，容積式分配器（Volumetric Distributor）分為「加壓出油型」與「卸壓出油型」：無論哪種形式，皆必須完美搭配「脫壓式潤滑機」運作。透過注油機規律的「加壓 ➔ 脫壓（卸壓）」循環，讓分配器內部活塞能夠確實進行推動、定量計量與彈簧復位。當系統壓力範圍與釋放週期完美匹配時，即可實現高度可重複的穩定輸出。

在CNC工具機、自動化產線與高精密製造設備中，集中潤滑系統的穩定性直接影響設備精度與使用壽命。根據實務維修與設備保養經驗中可發現，潤滑異常長期佔據機械故障原因的極高比例，其中「潤滑量不一致」往往是最容易被忽略，卻最具破壞性的隱形問題。

許多設備在初期運轉正常，但長期使用後出現磨耗加劇、精度下降或非計畫停機。工程師往往將問題歸咎於結構設計或使用年限，實際上根本原因是潤滑油量無法長期維持一致。當不同潤滑點因管路長度、壓力分布、溫度變化等因素獲得不均勻的潤滑，部分關鍵部位可能長期處於「亞健康」狀態，最終導致系統性失效。

因此，高端製造設備普遍採用容積式分配器（Volumetric / Piston Distributor）作為精準潤滑系統的核心元件。相較於傳統直通式(又稱開放式)分配器依賴流量平衡的設計，容積式分配器透過正位移計量原理，確保每個潤滑點在每次循環中獲得「可預測、可驗證、可重複」的精準油量，從根本上解決潤滑不均的問題。

為何集中潤滑需要精準定量？

傳統潤滑管理多半只關注「油有沒有流動」，卻忽略了油量是否精準且一致，才是影響設備長期可靠運行的關鍵。滑軌、滾珠螺桿、軸承和鏈條等運動部件，對潤滑劑的需求各不相同，加上管路長度、出口阻力、溫度等變數，都會影響系統的供油表現。無論潤滑不足或過度潤滑，都將對設備造成不可逆的傷害。

潤滑失衡的兩大風險

什麼是容積式分配器（活塞式分配器 / PDI）？

容積式潤滑系統活塞式分配器－注射器式對比

容積式分配器（Piston Distributor，又稱 Volumetric Distributor）是利用內部精密活塞腔體，在每次潤滑循環中輸出固定容積潤滑油的分配元件。其運作原理可類比為一支工業用針筒：當系統壓力推動內部活塞完成一次完整行程時，腔體內預先儲存的油量即被「推送」至潤滑點，不多也不少。其核心為正位移（Positive Displacement）計量設計，與依賴節流孔或流量平衡的直通式分配器在控制邏輯上本質不同。簡單來說，只要活塞完成一次完整行程，就必然輸出對應的固定油量，這也是容積式分配器能在不同壓力、溫度與油品條件下，長期維持高重複精度的關鍵。

容積式分配器如何解決潤滑不均問題？

容積式分配器採用固定容積計量設計，每次潤滑循環的輸出量恆定，不受管路長短、壓力波動或環境溫度變化等外部條件影響，確保每一個潤滑點都能獲得穩定且一致的潤滑油量。這項技術將潤滑管理從傳統的「確認有沒有供油」提升至「精準控制每個潤滑點的供油量」，有效避免因系統條件變化導致的潤滑不均，延長機械壽命並優化維護效率。

容積式潤滑系統是如何運作的？

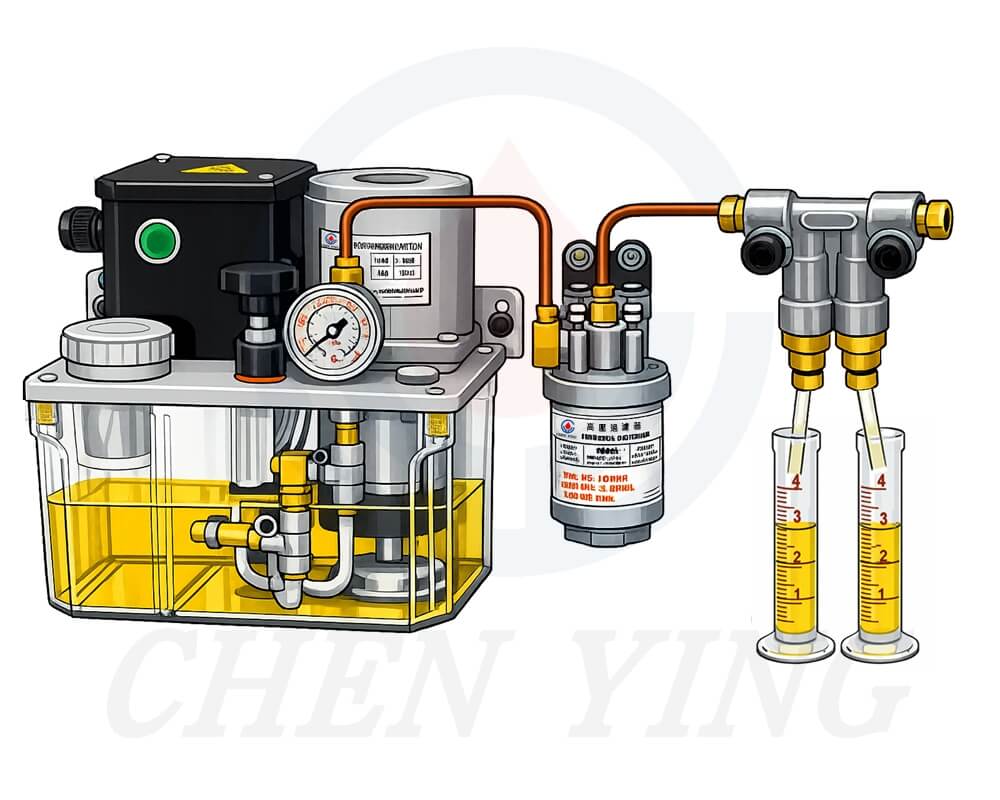

電動脫壓式機油注油機與容積式分配器配管

電動脫壓式黃油注油機與容積式分配器配管

1. 加壓送油：注油機啟動，將機油或黃油送入系統主管路。
2. 建立壓力：系統管路內的壓力逐漸上升，達到分配器所要求的工作壓力範圍。
3. 活塞作動與計量出油：壓力推動分配器內部的活塞。依據分配器的設計型式，此階段會將固定容積的油量「直接排出」至潤滑點，或是將油「儲存並壓縮」於腔體內。
4. 系統卸壓：注油機馬達停止運轉，其內建的卸壓機構開啟，迅速釋放主管路內的壓力。
5. 彈簧復位與準備：主管路壓力降低後，分配器內部的彈簧推動活塞復位（或將儲存的油量排出），為下一次完整的潤滑循環做好準備。

系統核心要求：完整的「加壓 ➔ 卸壓」循環缺一不可。若系統未能達到規定的工作壓力，活塞行程將無法完成；若殘留壓力過高未完全卸壓，活塞將無法復位重新蓄能。

容積式分配器的兩種作動型式：加壓出油型與卸壓出油型

容積式分配器依據出油時機可分為加壓出油型（馬達動作時同步出油）與卸壓出油型（馬達間歇時利用彈簧復位定量供油），兩種型式皆必須搭配具卸壓機構的脫壓式注油機(又稱容積式注油機)，才能確保每次潤滑循環的計量動作完整且可重複。

重要提醒：若容積式分配器搭配無卸壓功能的抵抗式注油機，系統在潤滑循環結束後將無法有效釋放管路餘壓，導致分配器內部活塞或彈簧無法完全回到初始位置，油量會隨循環次數逐步偏移，最終造成潤滑不足，加速設備異常磨耗。

項目	加壓出油型	卸壓出油型
作動原理	潤滑系統馬達啟動時，泵浦產生油壓直接推動分配器內活塞前進，同步將固定容積潤滑油即時輸出至各潤滑點。	潤滑系統馬達啟動時，油壓推開單向閥將潤滑油儲存於分配器腔體內並壓縮彈簧；馬達停止運轉進入間歇時，系統卸壓後利用彈簧復位力推送儲存油液至各潤滑點。
出油壓力	排出壓力等同主管路工作壓力。	主要來自彈簧復位力推動。
目視檢查	無，需透過加裝壓力開關監控。	每個出油口均配置指示棒。
彰化振榮代表型號	CAB, CBB, CCB, CO/OA, OC, CFB	T, CDB
作動範例	CAB-5 加壓出油型分配器	T型 卸壓出油型分配器

彰化振榮脫壓式機油注油機選型指南

容積式分配器必須搭配具備卸壓機構的注油機。彰化振榮提供多款脫壓式機油注油機，涵蓋手動、外部 PLC 控制、內建計時器與氣動控制四種方式。最佳選擇取決於機台的控制架構、所需的監控功能、油箱容量與系統規模。

彰化振榮脫壓式黃油注油機選型指南

針對使用 NLGI 000~0 號潤滑脂的設備，彰化振榮提供多款脫壓式黃油注油機。全系列皆可完美搭配 CFB 型黃油容積式分配器，確保每個潤滑點都能獲得精確的黃油計量。

容積式分配器適用的設備與產業場景

容積式分配器特別適用於潤滑點多、精度要求高、長時間運轉的設備，能為每一個潤滑點提供絕對精準且可預測的油量：

• CNC加工中心 - 線性滑軌、滾珠螺桿、刀庫系統
• 車床與銑床 - 滑道系統、主軸軸承、尾座
• 工業自動化產線 - 多軸送料模組、機械手臂關節
• 木工機械 - 鋸切設備、砂磨機、封邊機
• 包裝機械 - 連續運轉輸送系統、折疊機構
• 印刷機 - 滾筒軸承、傳動鏈條
• 塑膠射出機 - 合模機構、頂出系統
• 紡織機械 - 高速運轉紡紗機、織布機
• 油氣潤滑系統 - 應用於特定高速主軸軸承與高精密場景的微量給油

應用關鍵：在這類精密設備中，潤滑不均往往不是立即性的機械故障，而是以「加工精度逐步流失」的隱性風險出現。容積式分配器能從根本上杜絕此類問題，確保設備長期穩定運作。

什麼情況下不適合使用容積式分配器？

潤滑系統的選擇應根據機台動態特性、耗油量與成本來評估，而非僅看「計量精度」。以走心式車床為例，部分滑塊結構對瞬間油壓變化相當敏感。若未經適當油量與壓力設計評估，採用容積式分配器時，在潤滑循環瞬間產生的脈衝油壓，可能使滑塊產生微幅浮起現象，進而影響加工精度。此類應用反而較適合直通式(阻抗式)分配器搭配計量接頭，透過平緩的供油方式確保運轉穩定。

主流潤滑系統大PK：容積式 vs. 阻抗式 vs. 遞進式

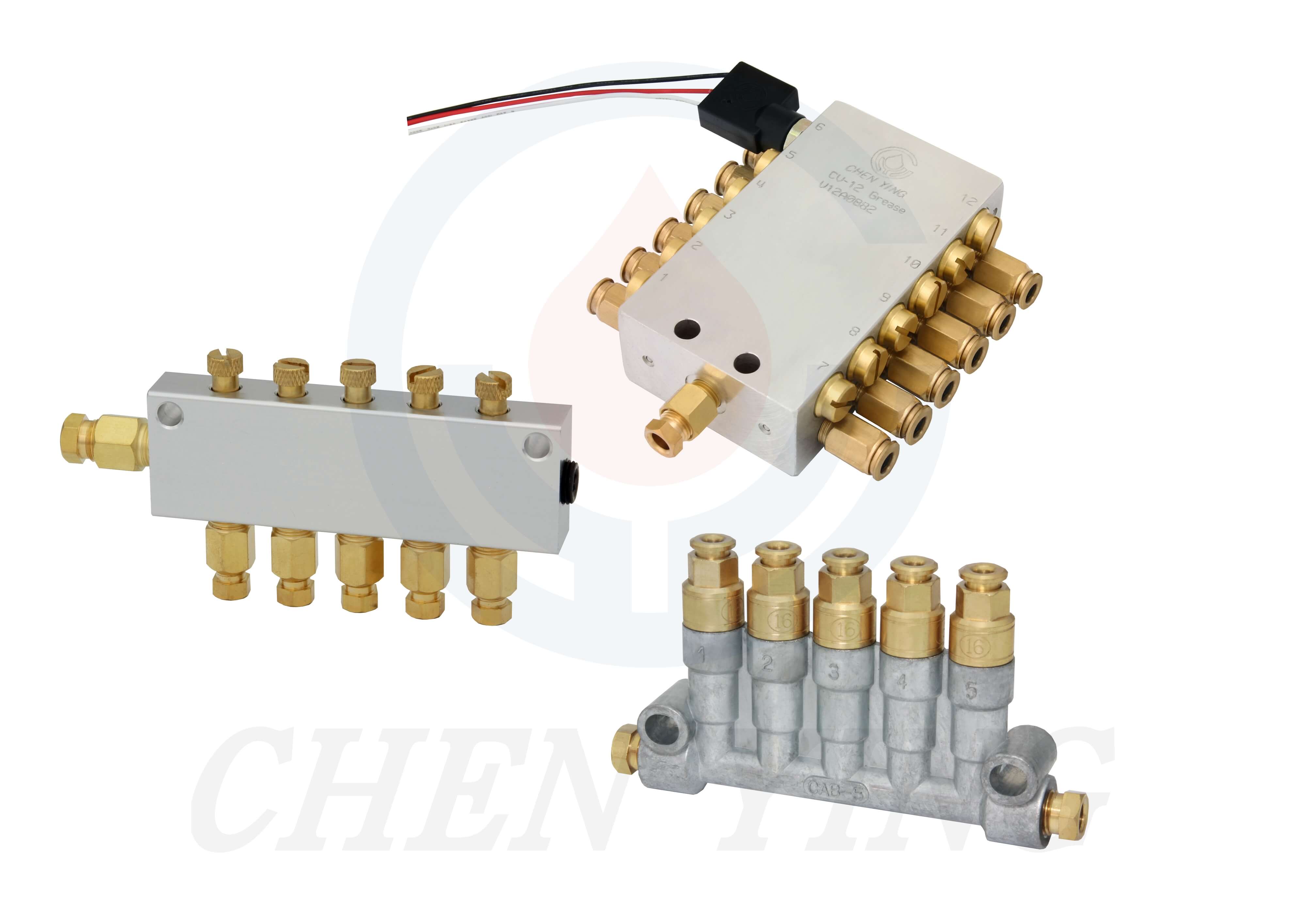

可調式分配器、容積式分配器、遞進式分配器

在集中潤滑系統中，分配器的設計方式直接影響潤滑是否可計算、可預期、且長期穩定。以下從工程應用角度，比較三種常見分配器型式的核心差異。

容積式分配器選型指南

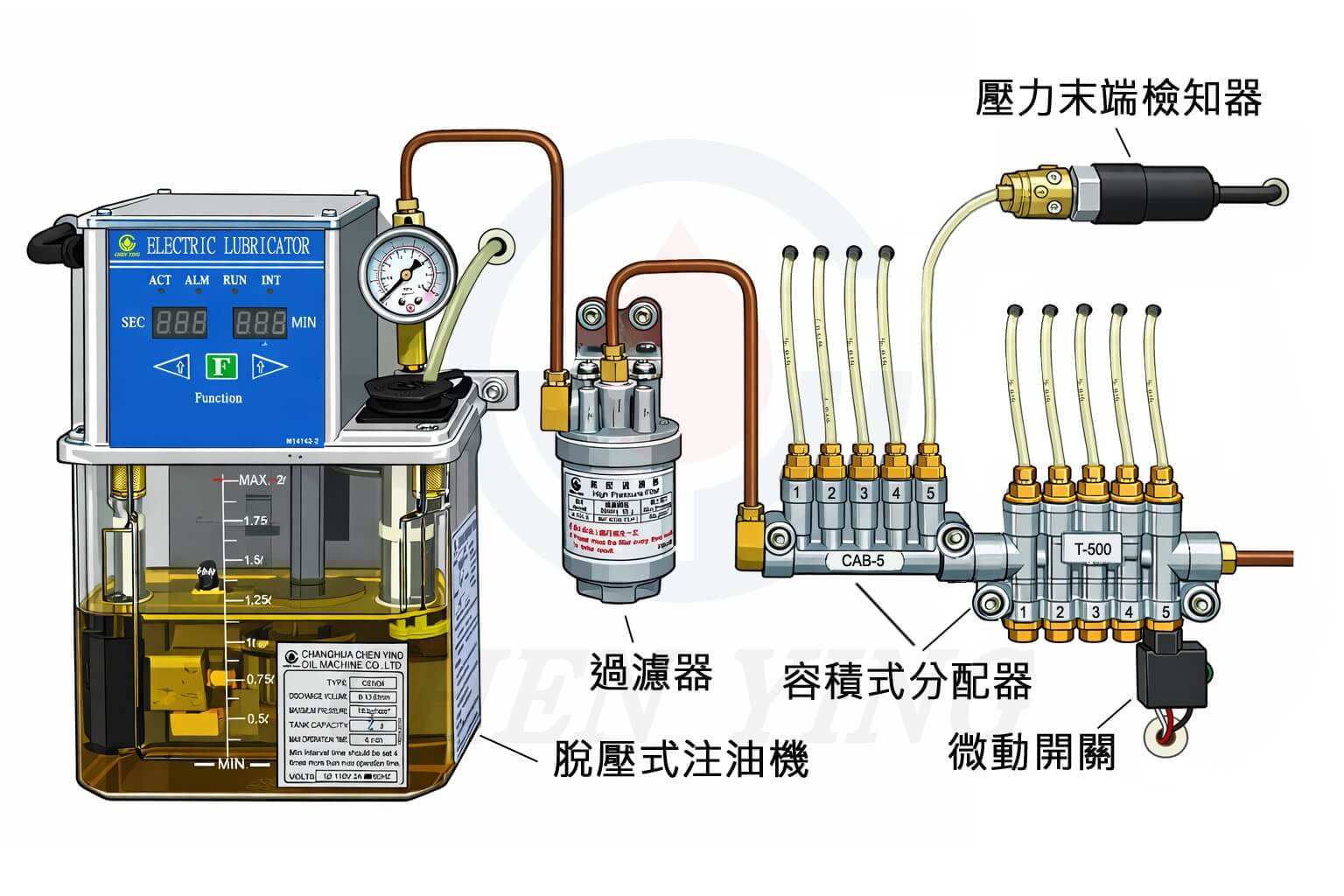

脫壓式注油機搭配容積式分配器與感知器系統

在選擇容積式分配器前，必須先確認每個潤滑點所需的油量與運作條件。建議優先參考機械零組件原廠的潤滑建議數據，並遵循以下 7 步驟進行工程選型：

1. 確認油品：使用機油、流體黃油或油氣混合潤滑。
2. 決定吐出量：依據元件尺寸、負載與環境，計算每個潤滑點的所需油量與期望的潤滑頻率。
3. 選擇出油時機：依據設計需求選擇「加壓出油型」或「卸壓出油型」。
4. 確認規格條件：核對分配器的單次吐出量、工作壓力範圍及復位需求。
5. 計算總需求：計算單次循環的總油耗，並確認注油機能否為整個系統建立足夠壓力與提供充足油量。
6. 評估物理限制：綜合評估最遠端潤滑點、管徑與長度、背壓、過濾精度、環境溫度及機台運轉週期。
7. 安防與監控：針對關鍵部位，評估是否需選用具備視覺指示棒或電子感測回饋的型號。

設計限制與串聯擴充注意事項

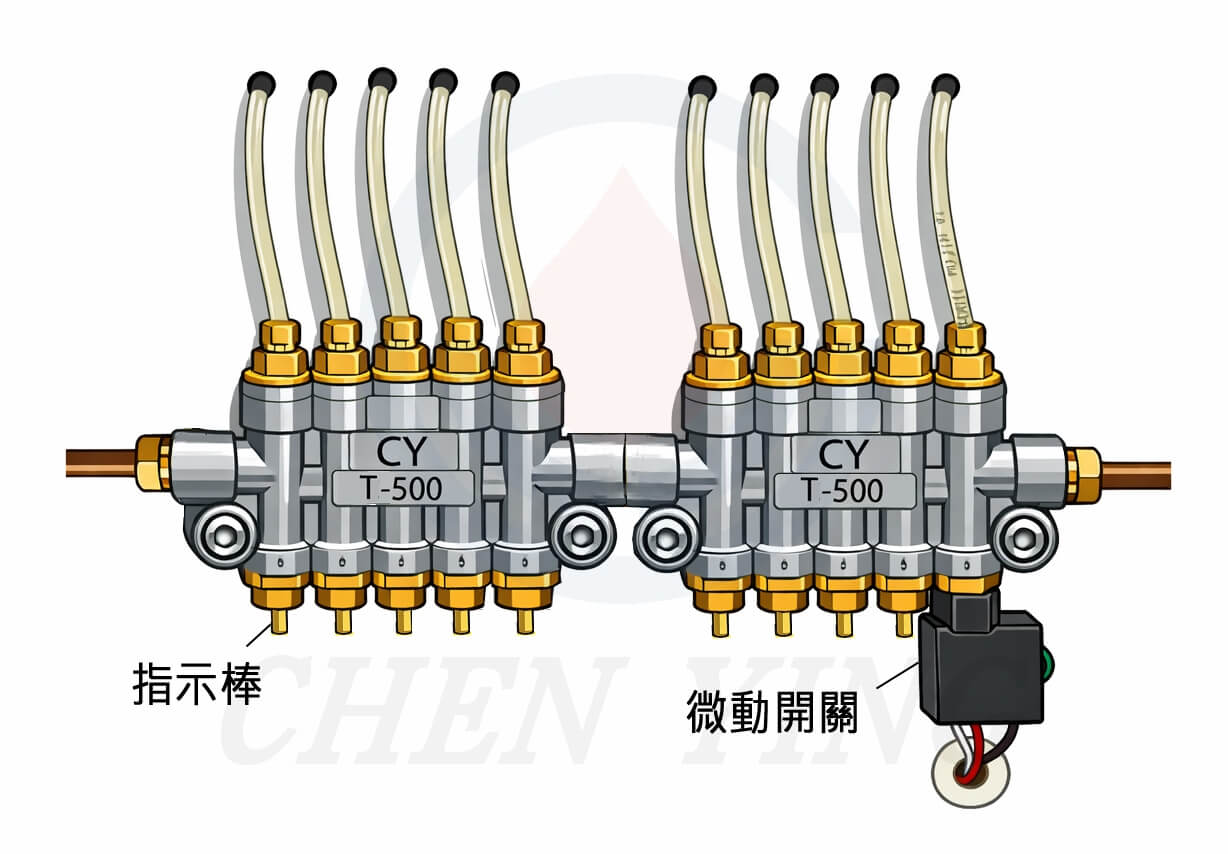

容積式分配器的串聯擴充管道圖

在實際設備組裝過程中，常會面臨安裝空間受限或潤滑點分布不均等挑戰。當單一分配器的出油口數量不足時，彰化振榮提供分配器串聯式組裝服務，無需更換整套潤滑系統，可透過專用雙接頭將多組分配器緊湊連結，在有限空間內有效倍增潤滑點數量，形成高彈性、高密度的串聯式供油系統。

此設計對於中大型設備特別適用，能在有限模組數量下整合大量潤滑點，大幅減少進油接頭與管線配置，使整體配管更簡潔、降低漏油風險，同時提升系統可靠度。

然而，在進行串聯設計與擴充規劃時，為確保系統長效精準，請務必注意以下關鍵的物理運行條件與限制：

• 壓力與卸壓：分配器必須達到其規定的最低作動壓力，且在每次循環之間，主管路壓力必須降至該型號規定的復位標準。
• 油品與溫度：請務必使用符合規範之黏度或 NLGI 範圍的油品；溫度劇烈變化會改變油品黏度，進而影響壓力損耗與充填時間。
• 循環時間：系統的作動時間必須足以建立穩定壓力，間歇時間則必須確保完全卸壓與內部活塞確實復位。
• 管路與接頭：過長或過細的管路、系統漏油、積氣等，都會嚴重影響最末端潤滑點的實際壓力，導致末端分配器無法正常作動。每一次的串聯擴充，皆須重新計算注油機的總供油能力與壓力極限。

系統監控與日常維護要點

油箱油位與主管路壓力監控是系統防護的基礎。壓力回饋可確認主管路已達到目標壓力，但單憑壓力無法證明每個出口都已順利出油。如需單點出油確認，請選擇具備視覺或電子回饋的型號（例如：配置指示棒或近接開關的 T 型與 CDB 型容積式分配器）。

• 定期保持油箱、潤滑油品、過濾網及注油工具的絕對清潔。
• 定期檢查油管與接頭是否有漏油、擠壓破損、鬆脫或空氣跑入。
• 確認系統壓力在規定的循環時間內正常上升並確實卸壓歸零。
• 定期檢查分配器上指示棒的作動狀態或感知器訊號（若有安裝）。
• 當出現低油位或低壓警報時，應深入排查根本原因，而非僅按鈕重置控制器。
• 遵循規定的保養週期，並及時更換損壞或內部卡死的計量元件。

容積式分配器的工業價值與總結

容積式分配器的核心價值在於讓每一次潤滑都變得可預測、可驗證、可長期信賴。然而，活塞分配器只是優異性能的一部分；可靠的運作同時需要尺寸正確的脫壓式注油機、合適的潤滑油品、最遠端充沛的壓力、足夠的卸壓時間，以及適當的日常監控。將這些元素整合為一個完整的系統，設備製造商就能大幅改善潤滑的一致性、控制耗油量，並支撐機械設備的長期穩定性。

需要技術支援嗎？
如果您正在尋找合適的容積式分配器，或需要規劃一套脫壓式潤滑系統，歡迎將您的油品類型、潤滑點數量、單點所需油量、循環時間與設備運行條件提供給我們，彰化振榮的技術團隊將為您提供最專業的系統建議。 立即聯繫我們
