2.集中潤滑給油系統介紹。

集中潤滑給油系統介紹

何謂集中潤滑給油系統？

集中潤滑給油系統是為機械設備任何可移動或旋轉的部件提供適時適量潤滑劑的裝置，潤滑劑從潤滑系統供油之源頭，經油管配送，按照一定的時間供應至一個或多個潤滑點。

集中潤滑給油系統主要包含注油機、油管、過濾器及分配器等部件，可再透過搭配壓力錶、壓力開關、浮動開關等監測配備，以及管夾及接頭等配管零件構成一套完整的潤滑系統。

潤滑管理之效益

機油與黃油是潤滑系統常用的潤滑劑，機油(稀油)與黃油(油脂)潤滑系統的差異，潤滑劑在不同應用上具備如下功能：

1.減低摩擦與磨損，延長機械使用壽命。
2.降低能源消耗，增進生產利潤。
3.強化機件散熱，防止因機械與工件摩擦造成溫度上升。
4.具密封、防塵與防鏽的功能，可有效隔絕空氣中的水分、氧和有害介質侵蝕。
5.具清潔的功能，利用潤滑的循環將雜質帶出，經過濾器清除。

為了讓機械設備能不斷地順利運轉，務必在潤滑方面妥善管理。潤滑管理要點如下：

1.適油：選用適當規格的潤滑油劑
2.適時：依照規定的時間加油，檢查及換油
3.適量：添加適當份量的潤滑油劑
4.適處：添加潤滑油劑至需要潤滑的部位
5.適人：專人加油、換油、檢查

做好以上管理，即可發揮機械設備最高的效能，並達到以下效益：

1.降低摩擦，節省動力消耗
2.降低磨損，延長機械使用壽命
3.降低機械故障率，提高生產效率
4.節省潤滑油劑
5.降低機械維護成本，增進生產利潤

如何選擇適用的潤滑系統？

您可以透過以下8點篩選出適合您的注油機型號及規格，並根據注油機選用適合的分配器及相關的管路零配件：

1.預計使用的潤滑油劑類型及油品黏度為何？ (機油 / 黃油)
2.潤滑點是否需要精準的潤滑油量？ (是：定量給油 / 否：非定量給油)
3.注油機控制方式為何？ (PLC控制 / 計時器控制 / 連續運轉)
4.注油機作動壓力需求多大？
5.一台注油機對應幾個潤滑點？
6.所有潤滑點每分鐘一共需要多少潤滑油量？
7.每個潤滑點的管路長度為何？
8.需要何種監測配備？ (浮動開關 / 壓力開關 / 壓力錶)

彰化振榮油機生產多款機油及黃油潤滑系統產品，各具不同的特性與優點，可透過下表選擇適合您的產品：抵抗式與脫壓式潤滑系統的差異

潤滑系統油品類型	潤滑點油量類型	注油機類型	適用分配器
機油潤滑系統	非定量給油	抵抗式機油注油機	直通式分配器、比例接頭
		迴油式機油注油機	直通式分配器、比例接頭
		油霧式機油注油機	油霧噴槍、比例接頭
	定量給油	脫壓式機油注油機	容積式分配器
		油氣式機油注油機	油氣式分配器、油氣噴槍
		微量式機油注油機	OE、OG、OQ、OT噴槍
黃油潤滑系統	非定量給油	抵抗式黃油注油機	直通式分配器、比例/計量接頭
	定量給油	脫壓式黃油注油機	容積式分配器
	定量給油	微量式黃油注油機	OT噴槍

◆ 當各潤滑點油量需精準時，請選擇「定量給油」的注油機類型，並搭配容積式分配器使用。容積式分配器優點如下：

分配器的各出油口單獨作動，不會因為任一出油口的管路阻塞而影響其他出油口的作動。
吐出量精準，可提供定量的潤滑油至潤滑點。
吐出量不受管路長短影響，可同時潤滑。
多種吐出量可供選擇，可任意搭配。

◆ 當需要注油機連續運轉給油，請避免選用具有馬達溫控保護裝置的注油機，此類注油機將在馬達溫度達100℃時暫時停機約5分鐘。

◆ 除了適用於機油及黃油的注油機外，另有適用於「切削水」的COM油霧式氣動注油機可供選用。

如何依據潤滑點需求總油量選用適合的注油機？

潤滑油油量需求通常是根據經驗和實測值來判斷，雖然坊間針對不同的機械設備有推算需求潤滑油量公式，但潤滑油量易受諸多因素影響，例如摩擦表面的材料、粗糙度及運行條件(轉速、負載、環境溫度)，以及潤滑劑的種類與密封條件等，因此公式推算值並非絕對正確，需要依據各種使用條件來調整潤滑油量。

一般來說，可依據潤滑點的總需求油量來選擇適合的注油機，並依據注油機來選擇適合的配管零件。

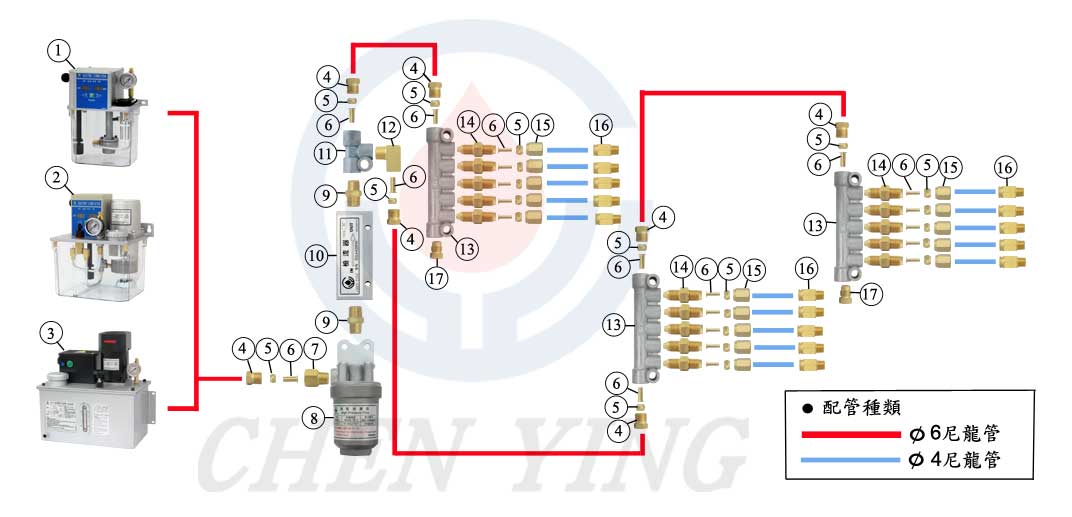

下方為抵抗式機油潤滑系統的配管示意圖，以一台注油機供應潤滑油至15個潤滑點。若15個潤滑點的總需求油量為每分鐘130cc可選用CEN02注油機；每分鐘250cc可選用CENA-25W注油機；每分鐘500cc可選用CEV-60W注油機。

抵抗式機油潤滑系統配管圖

No	品名	No	品名	No	品名	No	品名
1	CEN02注油機	6	內徑軸心	11	三通管	16	快插直接頭
2	CENA-25W注油機	7	直接頭	12	直角接頭	17	外六角塞頭
3	CEV-60W注油機	8	過濾器	13	A-7分配器
4	套管帽	9	外牙六角雙接頭	14	RC計量接頭
5	套管	10	磁簧式檢流器	15	螺帽

如何為注油機選用適合的油箱？

彰化振榮油機有多種不同的油箱可供客戶選用，依容量及材質大致區分如下表：

油箱容量	1L	2L	2L	3L	4L	4L	8L	12L以上
油箱材質	樹脂	樹脂	鋁合金	樹脂	樹脂	鋁合金	鈑金	鈑金

一般而言，建議每三個月至少為注油機的油箱更換一次新油，以避免潤滑油變質導致機械部件或是金屬製品的損壞。

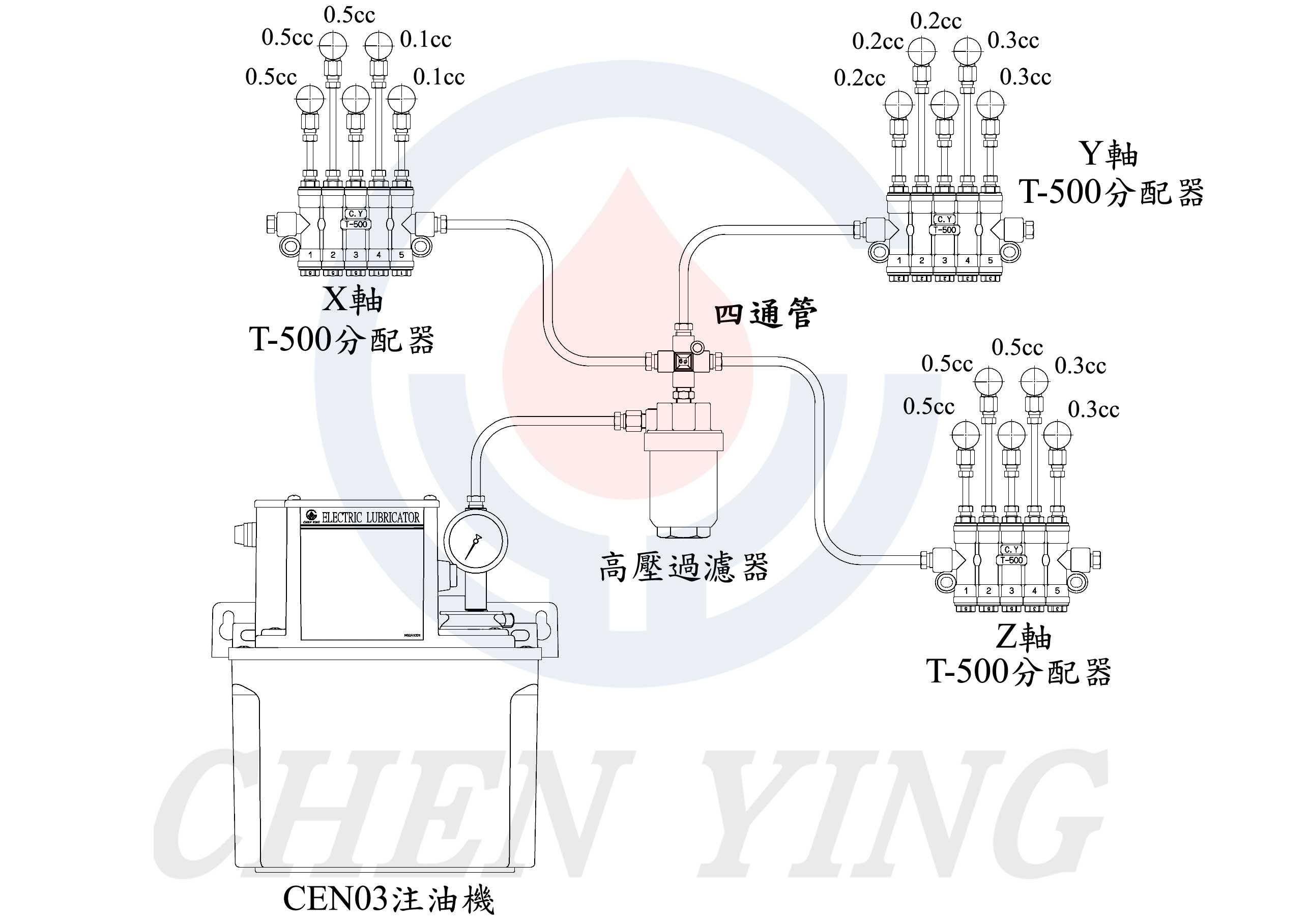

下方為脫壓式機油潤滑系統的配管示意圖，以一台注油機供應潤滑油至15個潤滑點。

脫壓式機油潤滑系統配管圖

X軸 T-500	潤滑點	1	2	3	4	5	X軸總流量
X軸 T-500	流量	0.5 cc	0.5 cc	0.5 cc	0.1 cc	0.1 cc	1.7 cc
Y軸 T-500	潤滑點	1	2	3	4	5	Y軸總流量
Y軸 T-500	流量	0.2 cc	0.2 cc	0.2 cc	0.3 cc	0.3 cc	1.2 cc
Z軸 T-500	潤滑點	1	2	3	4	5	Z軸總流量
Z軸 T-500	流量	0.5 cc	0.5 cc	0.5 cc	0.3 cc	0.3 cc	2.1 cc

15個潤滑點在每次注油機作動時的總消耗油量為5cc (1.7cc + 1.2cc + 2.1cc = 5cc)。假設CEN03注油機每四小時作動一次，一天共會作動6次 (24小時/4小時= 6次)，所有潤滑點一天總計需要30cc的潤滑油 (5cc x 6次 = 30cc)；三個月總計需要2.7公升的潤滑油 (30cc x 90天 = 2.7公升)，因此建議為CEN03注油機配置3L的油箱。
