KGC 抵抗式電動黃油注油機-PLC
- 非定量給油
-
由PLC控制
- 動作與間歇時間由PLC控制。
- 附壓力錶，可檢測動作壓力。
- 電壓為單相110V、單相220V、DC24V的款式附強制給油鍵，請勿持續按壓超過3分鐘，避免馬達過載。
- 電壓為單相110V、單相220V的款式附馬達溫控保護裝置，當溫度達100℃時將暫時停機約5分鐘。
- 可加裝60 kgf/c㎡的壓力開關，以檢測油路有無破損。
- 可加裝磁簧式油位檢知，以檢測油位並自動發出訊號。
- KGC型及KGCP-50型的黃油須由黃油嘴注入油杯，避免空氣及異物進入油杯。
- KGCP-07型需搭配700cc蛇腹型黃油包使用，黃油包用完即更換，無需費時加油。黃油包需另外加購，請參閱蛇腹型黃油包之訂購代碼。
- 壓力開關接點說明請參閱薄膜式壓力開關之特點。

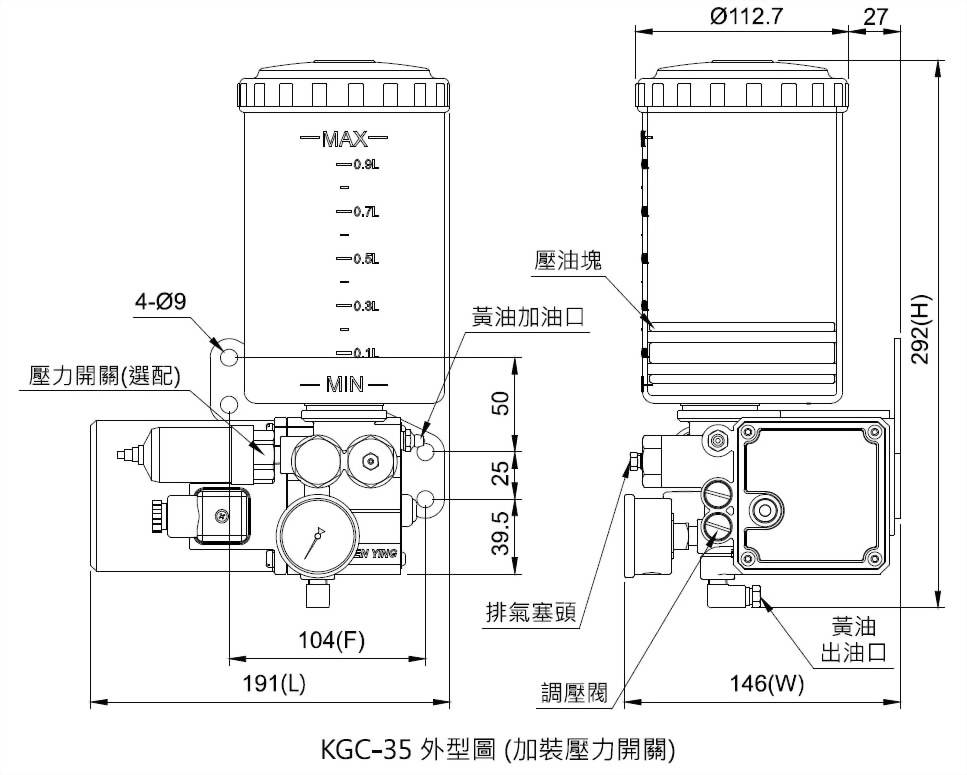

◆ 外型尺寸
型號
有效容量
長 L (mm)
寬 W (mm)
高 H (mm)
固定孔距 F (mm)
重量(kg)
KGC-35
1000cc
191
146
292
104
4.07
KGC-50
2000cc
198
151
376
4.55
◆ 規格表
馬達輸出功率
60W
80W
60W
電壓
單相110V
單相220V
DC24V
電流
1.8A
1A
1.65A
強制給油鍵
O
O
O
馬達溫控裝置
O
O
X
頻率
50Hz, 60Hz共用
--
最大吐出量
30cc/min
35cc/min
最大吐出壓
100kgf/c㎡
出油口徑
Ø6, Ø8,
PT1/8
磁簧式油位檢知
選配
(NC 或 NO 接點)
壓力開關
選配
(NC 或 NO 接點)
適用油品黏度
NLGI
000~0
※磁簧式油位檢知接點說明：NO為有油有訊號；NC則為無油有訊號。
◆ 配線圖
M : 馬達
DK : 強制給油鍵
GND : 接地
電源 : 電源
Connect PLC : 連接PLC
※若為AC交流電，配線時可不用理會0V及24V極。
◆ 訂單代碼
型號
油杯容量
電壓
出油口徑
特殊要求
KGC
35
C
3
※
35
1000cc
A
單相110V
1
Ø6
PC
加裝壓力開關,NC接點
50
2000cc
C
單相220V
3
Ø6 (附壓力錶)
PO
加裝壓力開關,NO接點
K
DC24V
4
Ø8
RC
加裝磁簧式油位檢知,NC接點
5
Ø8 (附壓力錶)
RO
加裝磁簧式油位檢知,NO接點
6
PT1/8
7
PT1/8 (附壓力錶)
